위생 18.9L Monoblock 120 BPH 갤런 채우는 선

제품 설명

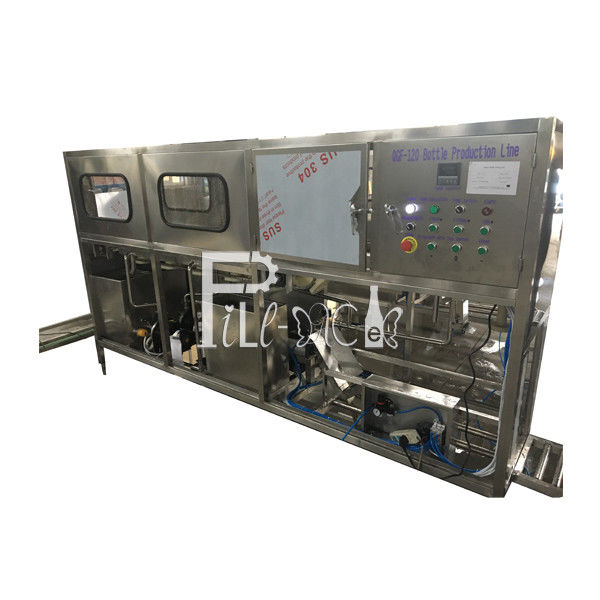

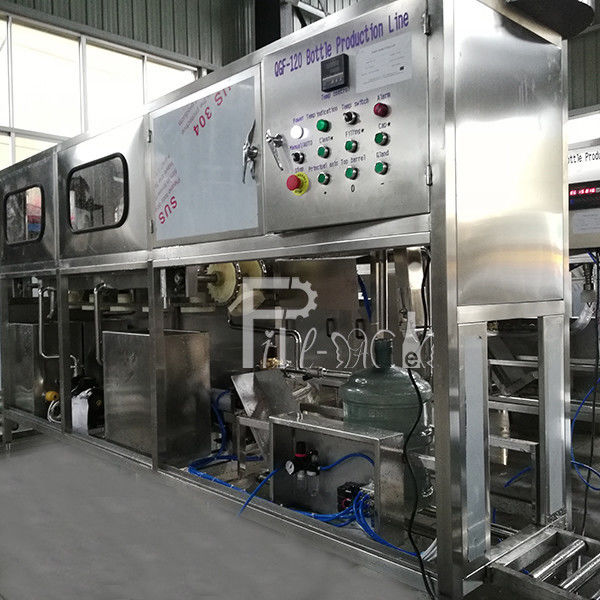

18.9L - 자동차 적재 장치와 20L 120 BPH 모노블록 물 갤런 충진 라인

원리 :

이 갤런 충전기는 함께 병 세탁기 충진 세포막 기능과 통합됩니다 ;

자동차 적재 장치에 의해 거치대에게 피딩되는 병 자동차를 비우시오 그러면 병과 병 거치대는 병 세정을 위해 사전에 이동될 것입니다, 전달력이 기어 실린더에 의한 것입니다 ;

세정은 3 일부 안으로 디바이딩될 것입니다, 1번째 과정이 살균성 유체에 의한 것입니다, 2번째 과정이 재활용 물 세정에 의한 것입니다, 3번째 과정이 정제수에 의한 것입니다 ;씻은 후, 병은 중력 힘과 반송 쇠사슬에 의해 병 거치대로부터 각도판위로 떨어질 것입니다 ;

그리고 나서 그리고 나서 스타트를 충전하면서, 병은 언더 필딩 헤드에 실린더를 추진함으로써 추진될 것입니다 ;

부피 충전은 구축된 시간을 채움으로써 제어될 수 있습니다.

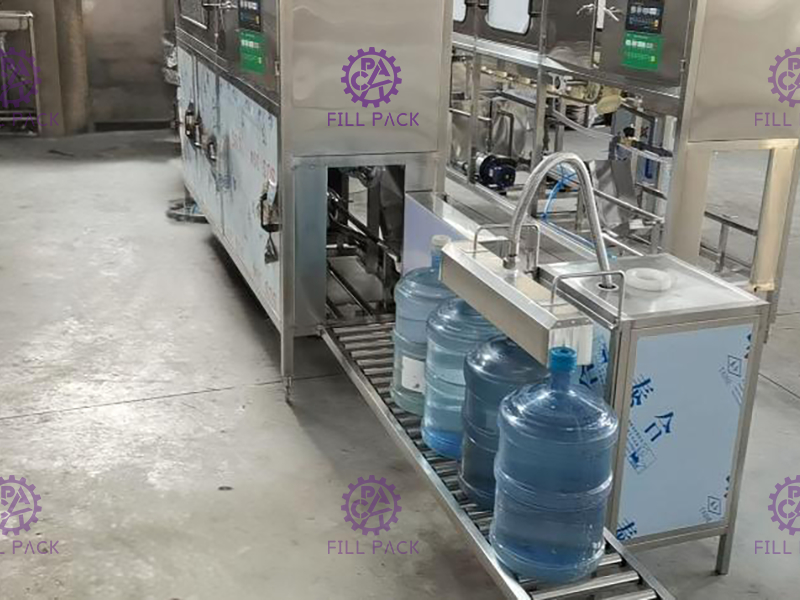

채워진 병은 이후에 비어 있는 병에 의해 아래 캐핑하는 머리에 몰릴 것입니다.

노동자는 많은 무질서한 모자를 모자 적재기에 넣었습니다, 모자 적재기가 캡 레일 안으로 만재되기 위해 자동적으로 모자를 분류할 것입니다.

충전 보틀이 캐핑하는 머리 하에 지나갈 때, 캡은 병 목 위에 떨어질 후, 캐핑하는 실린더가 실린더를 눌러 캡에 의해 자동적으로 세포막을 할 것입니다.

캐릭터들 :

1, 호스트 갤런 충전기가 PLC 시스템에 의해 제어된다고, 모든 실린더 여행이 주도 거리를 위해 사전에 산정됩니다 ;

2, 갤런 충전기가 자동 모델밑에서 일할 수 있습니다, 수동 모델이 기계 점검을 위한 것입니다 ;

3, 자동차 적재 장치가 PLC 체제에 의해 제어됩니다 ;

리닝 세부 사항을 위한 기어 :

실린더

매개 변수 :

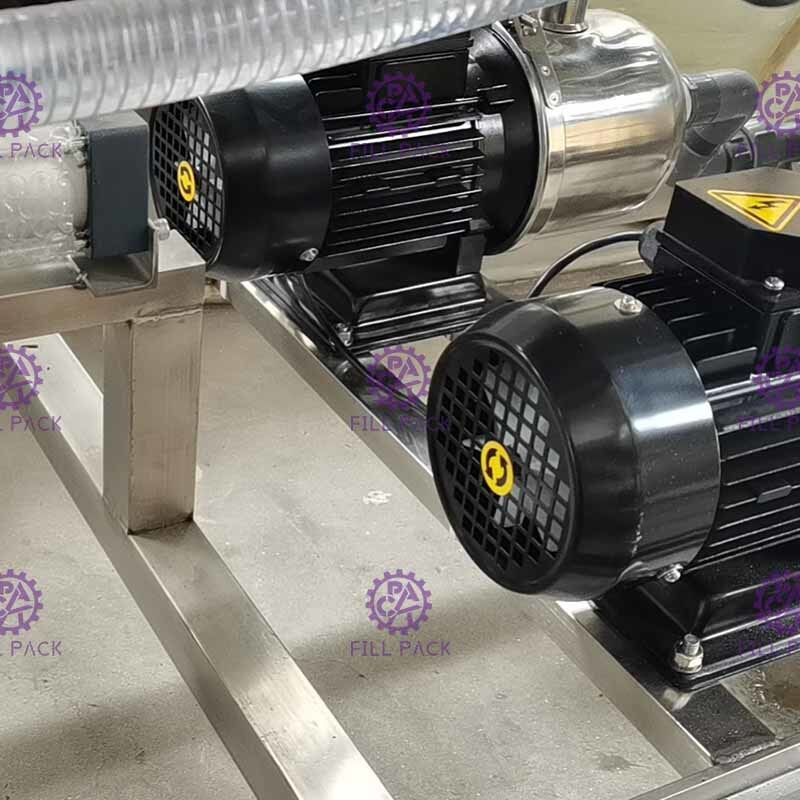

세정 펌프 1 : 0.37KW

세정 펌프 2 : 0.37KW

채워 있는 펌프 : 0.55KW

캡 구분 모터 : 0.09KW

차원 : 상위 + 2000 밀리미터 컨베이어에 있는 3100*570*1450mm (옆에 적재기를 완성하세요) /2700*570*1720mm (캡 적재기

중량 : 400 킬로그램

추천된 여분 부품 목록 :
