자동 뜨거운 세척 QGF-120 5개 갤런 충전물 기계

제품 설명

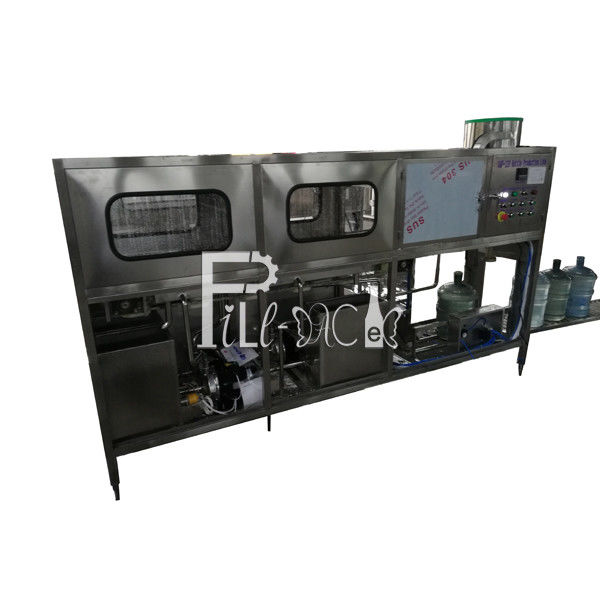

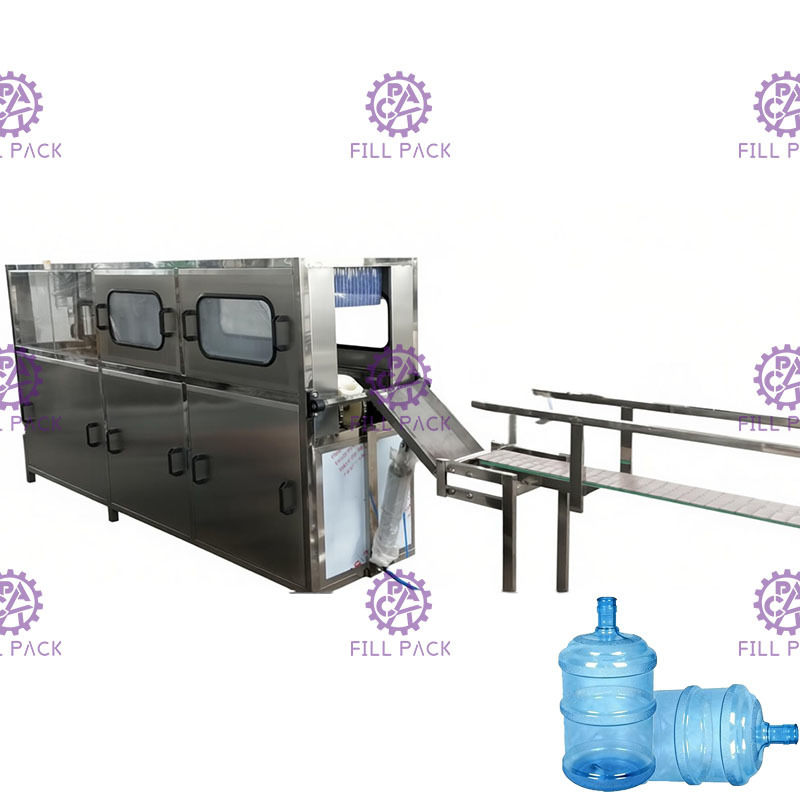

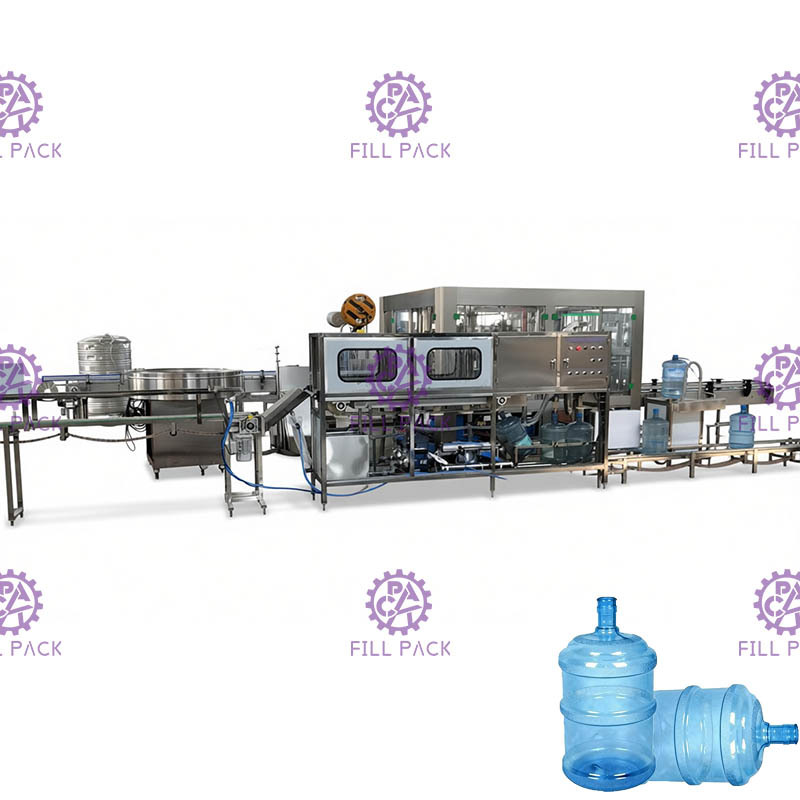

QGF-120 자동 온수 세척 기능 5갤런 충전기, 4단계 린스 스테이션 포함

원리:

이 5갤런 충전기는 병 세척-충전-캡핑 기능을 통합했습니다.

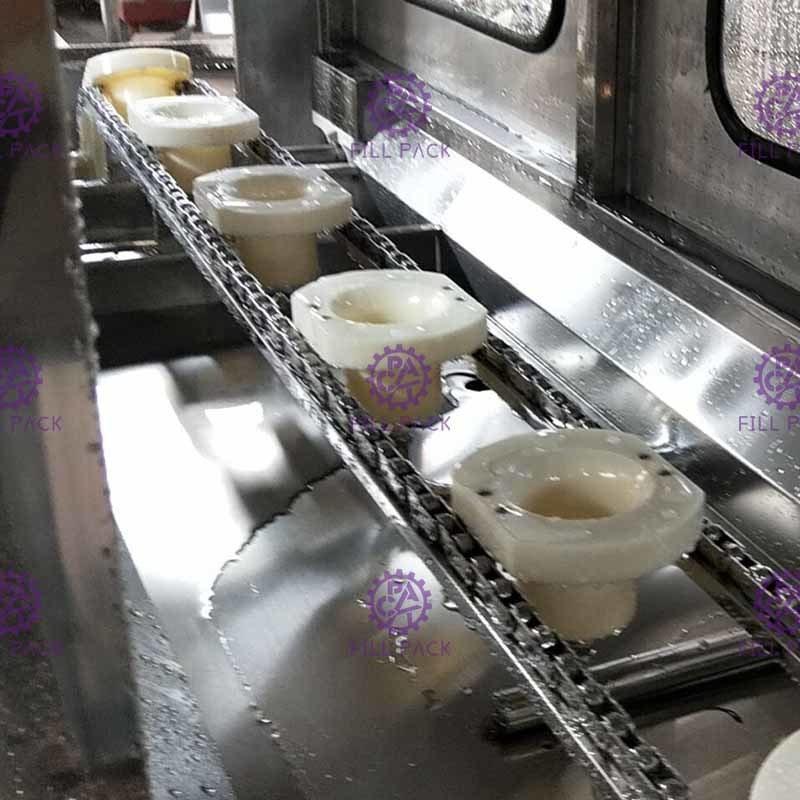

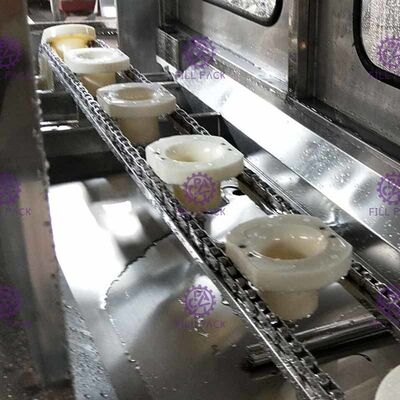

작업자는 빈 병을 수동으로 병 홀더에 넣고, 병이 있는 병 홀더는 병 세척을 위해 미리 이동되며, 전송력은 기어 실린더에 의해 발생합니다.

세척은 4단계로 나뉩니다. 첫 번째 단계는 뜨거운 비눗물 세척, 두 번째 단계는 소독액 린스, 세 번째 단계는 재활용수 세척, 마지막 단계는 순수한 식수 린스입니다.

세척 후, 병은 중력에 의해 전송 체인을 통해 병 홀더에서 앵글 플레이트로 떨어집니다.

그런 다음 병은 푸싱 실린더에 의해 충전 헤드 아래로 밀려 들어가 충전이 시작됩니다.

충전량은 충전 시간 설정을 통해 제어할 수 있습니다.

충전된 병은 빈 병에 의해 캡핑 헤드 아래로 밀려갑니다.

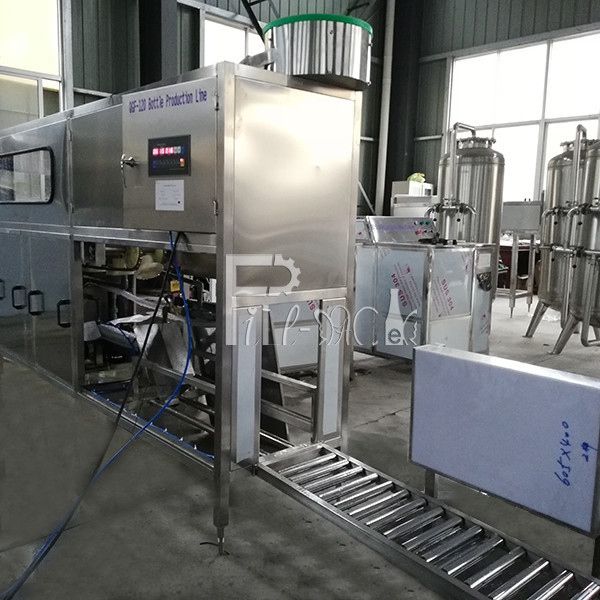

작업자는 정돈되지 않은 캡을 캡 로더에 넣고, 캡 로더는 캡을 자동으로 정렬하여 캡 레일에 넣습니다.

충전된 병이 캡핑 헤드 아래를 통과하면 캡이 병 목에 떨어지고, 캡핑 실린더는 캡 압착 실린더에 의해 자동으로 캡핑을 수행합니다.

린스 세부 사항:

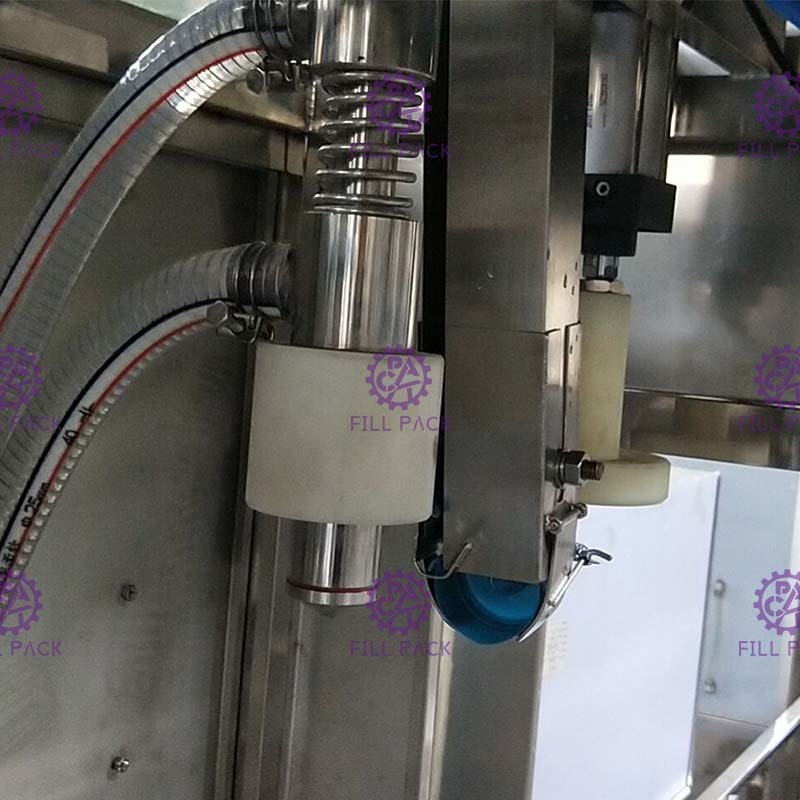

캡핑 압착 부분:

튜브 세부 사항:

특징:

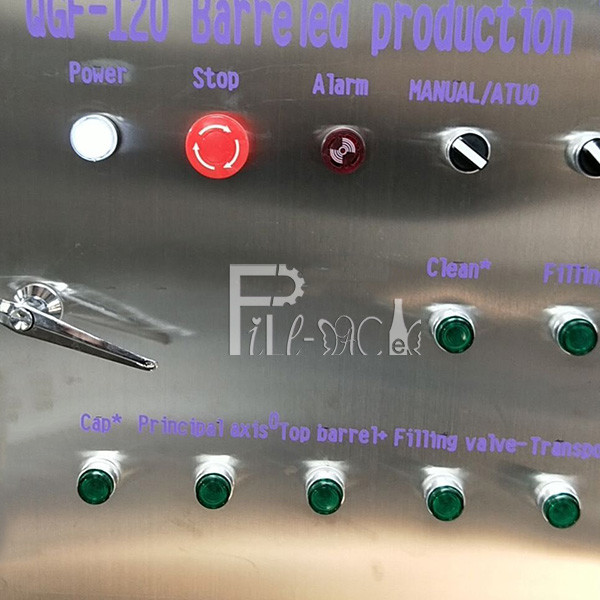

1, 전체 5갤런 충전기는 Mitsubishi PLC 시스템으로 제어되며, 모든 실린더 이동은 구동 거리에 대해 미리 계산됩니다.

2, 5갤런 충전기는 자동 모드에서 작동할 수 있으며, 수동 모드는 기계 점검용입니다.

매개변수:

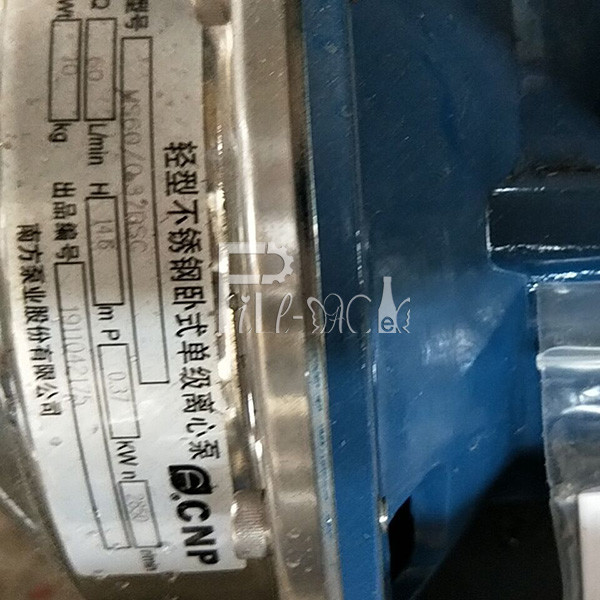

린스 펌프 1: 0.37KW

린스 펌프 2: 0.37KW

충전 펌프: 0.55KW

캡 정렬 모터: 0.09KW

치수: 3100*570*1450mm (측면 캡 로더)/2700*570*1720mm (상단 캡 로더) + 2000mm 컨베이어

무게: 400kg

권장 예비 부품 목록:
