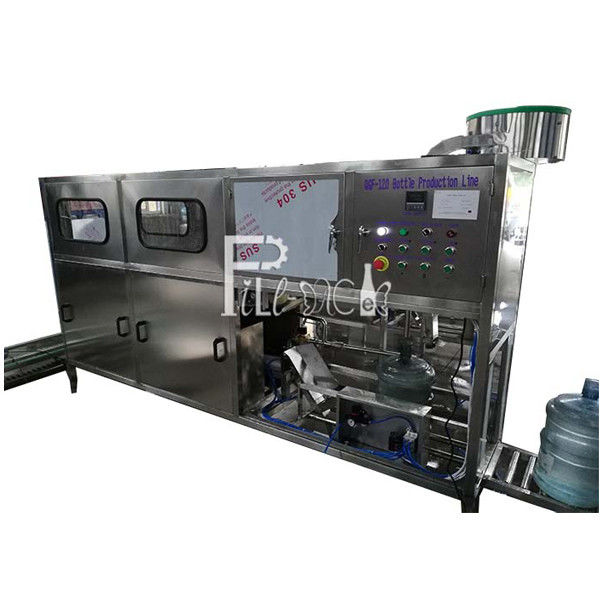

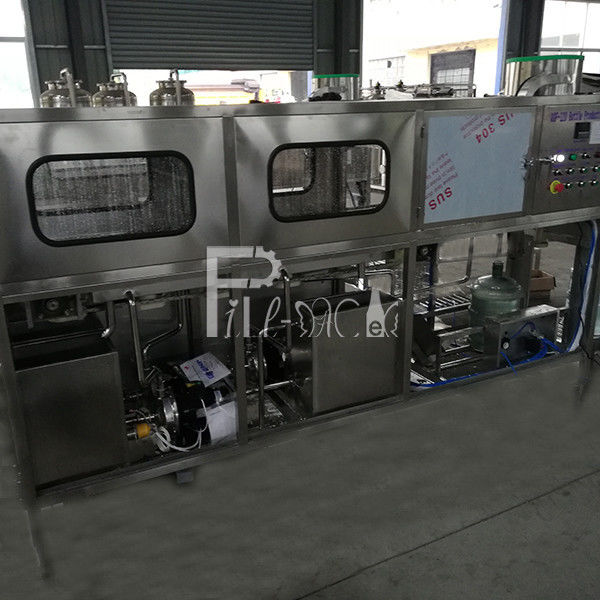

120 BPH 갤런 병 충전물을 헹구는 Nanfang 펌프

제품 설명

Nanfang 펌프 린싱 120 BPH 갤런 병 충전기, 레벨 충전 밸브 포함

원리:

이 갤런 병 충전기는 병 세척-충전-캡핑 기능을 통합합니다.

작업자는 빈 병을 수동으로 병 랙에 넣고, 병이 담긴 병 랙은 병 세척을 위해 미리 이송되며, 동력은 기어 박스를 통해 전달됩니다.
세척은 두 부분으로 나뉩니다. 첫 번째 과정은 소독제를 사용하는 것이고, 두 번째 과정은 정제수를 사용하는 것입니다.

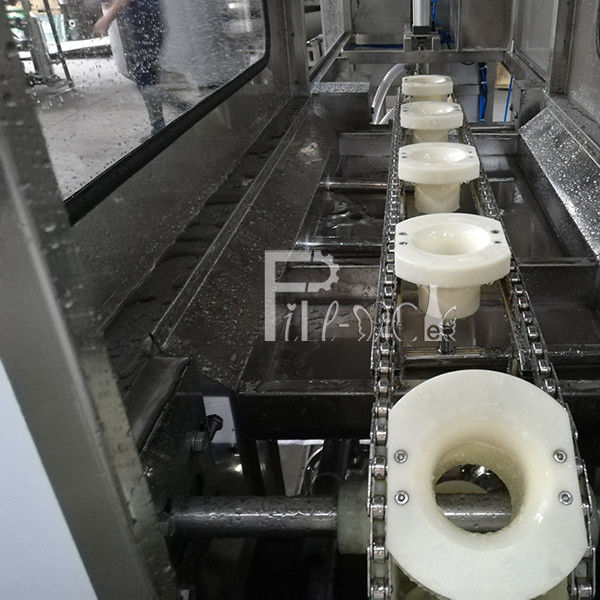

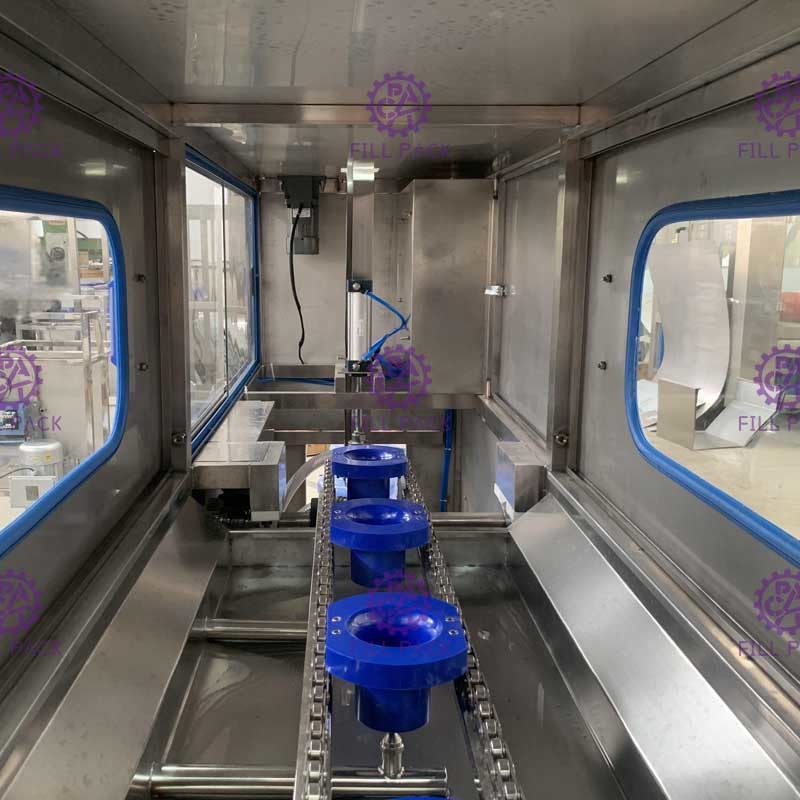

세척 후, 병은 중력의 작용으로 전달 체인을 통해 코너 플레이트의 병 브래킷에서 떨어집니다.

그런 다음 충전 헤드 아래의 실린더를 밀어 병을 밀고 충전을 시작합니다.

충전량은 충전 시간을 설정하여 제어할 수 있습니다.

그 후, 채워진 병은 빈 병에 의해 캡핑 헤드 아래로 밀려갑니다.

작업자는 많은 무질서한 캡을 캡 로더에 넣고, 캡 로더는 캡을 자동으로 정렬하여 캡 가이드로 내립니다.

채워진 병이 캡 헤드 아래를 통과하면 캡이 병 목에 떨어지고, 캡 병은 캡핑 실린더에 의해 자동으로 캡핑됩니다.

특징:

1, 전체 갤런 병 충전기는 Mitsubishi PLC 시스템으로 제어되며, 모든 실린더 이동 거리는 미리 계산됩니다.

2, 갤런 병 충전기는 자동 모드로 작동할 수 있으며, 수동 모드는 기계 점검용입니다.

매개변수:

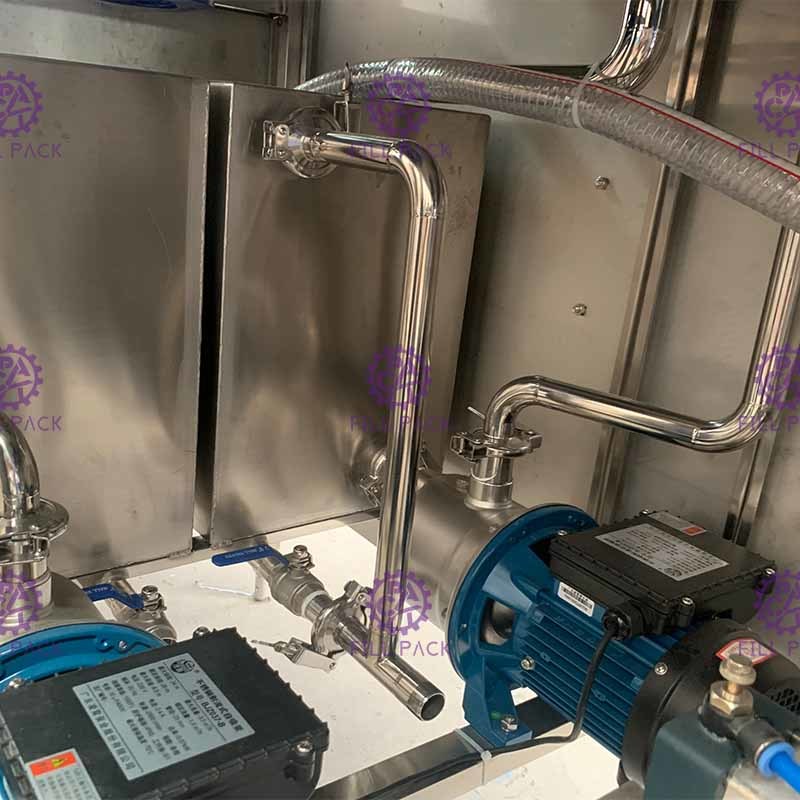

린싱 펌프 1: 0.37KW

린싱 펌프 2: 0.37KW

충전 펌프: 0.55KW

캡 정렬 모터: 0.09KW

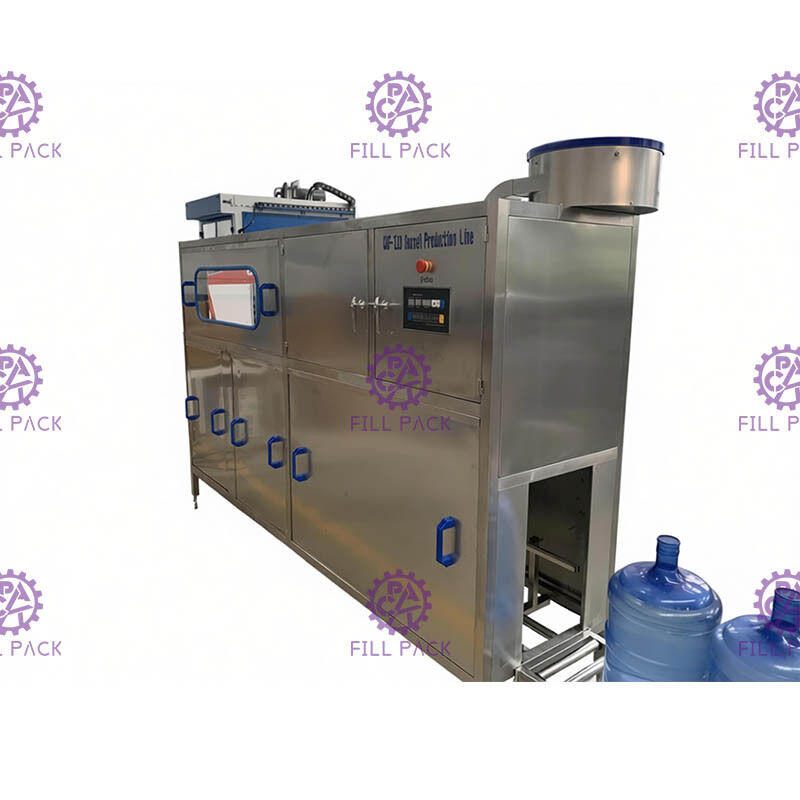

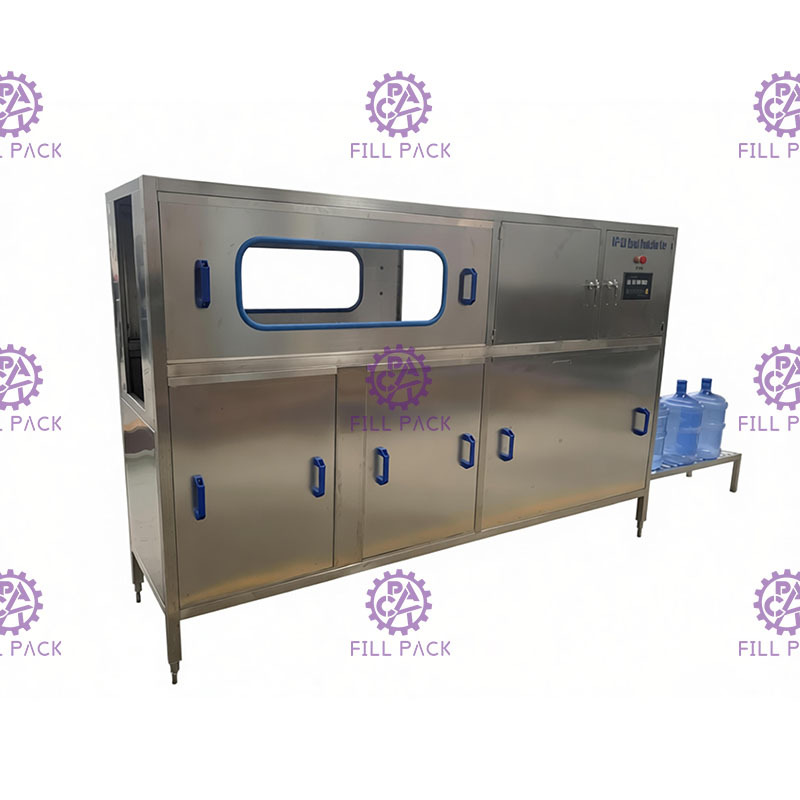

치수: 3100*570*1450mm (측면 캡 로더) / 2700*570*1720mm (상단 캡 로더) + 2000mm 컨베이어

무게: 400kg

참조용 고정밀 레벨 충전 밸브:
