통합된 450BPH 20L 5 갤런 물 충전물 Plc 관리

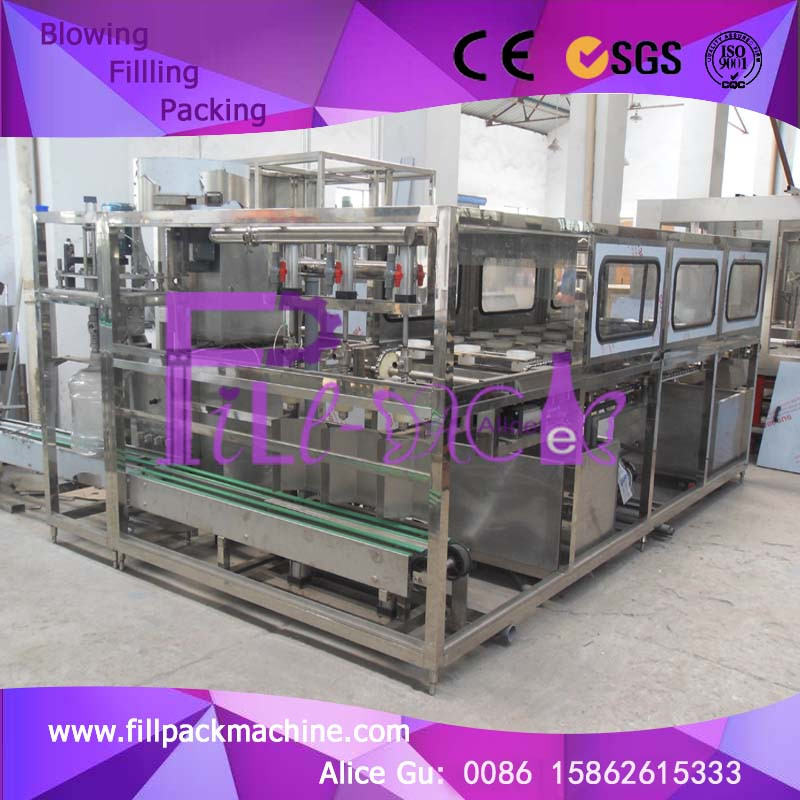

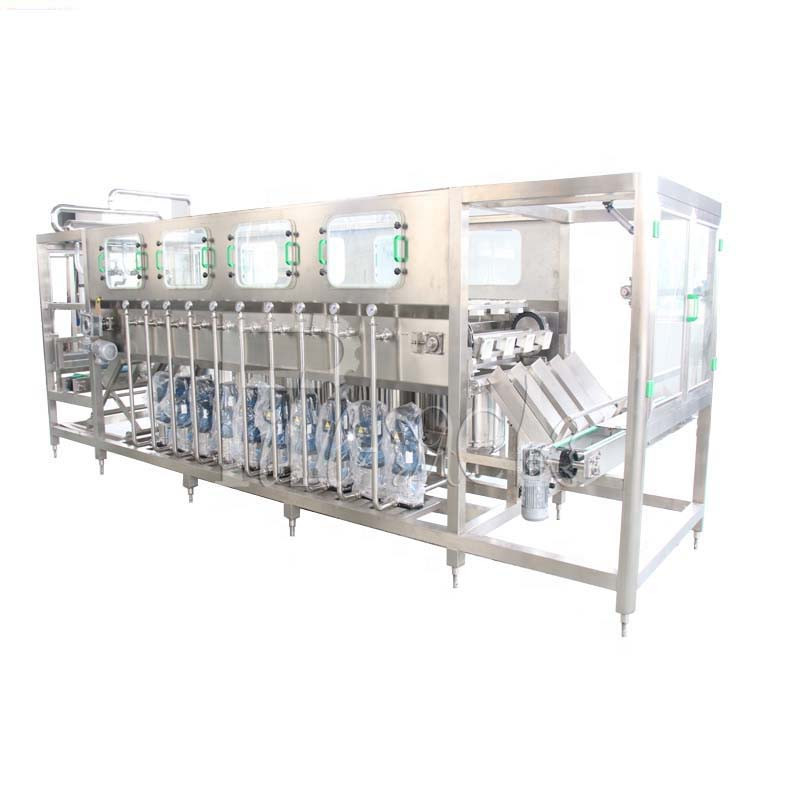

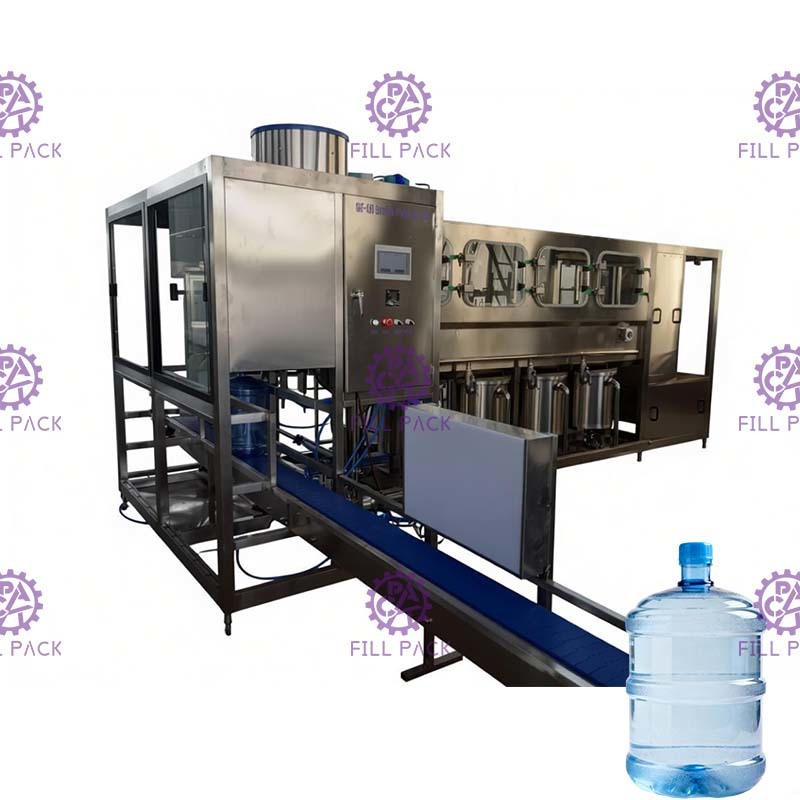

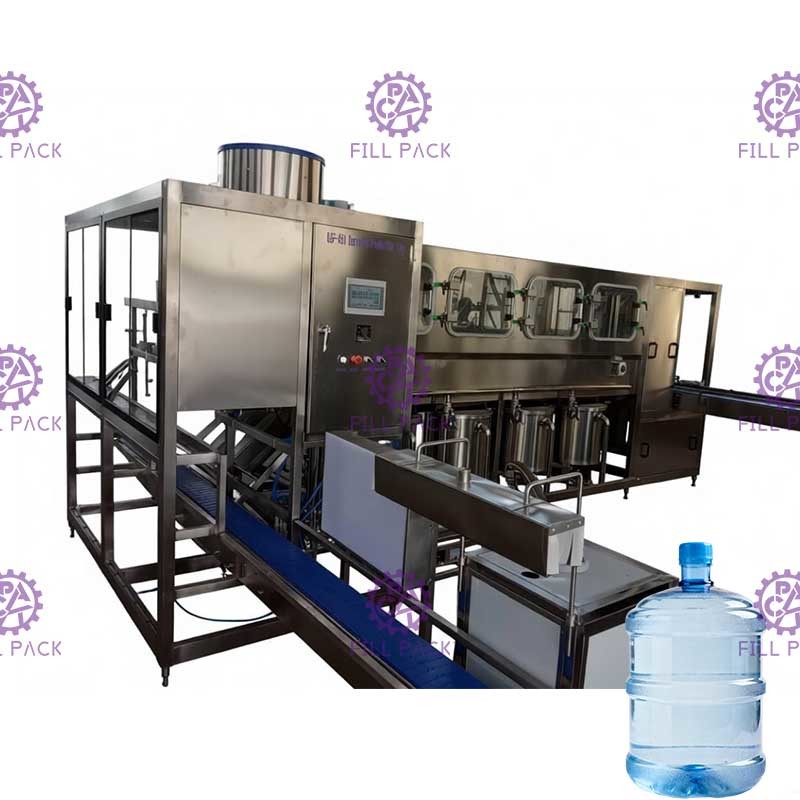

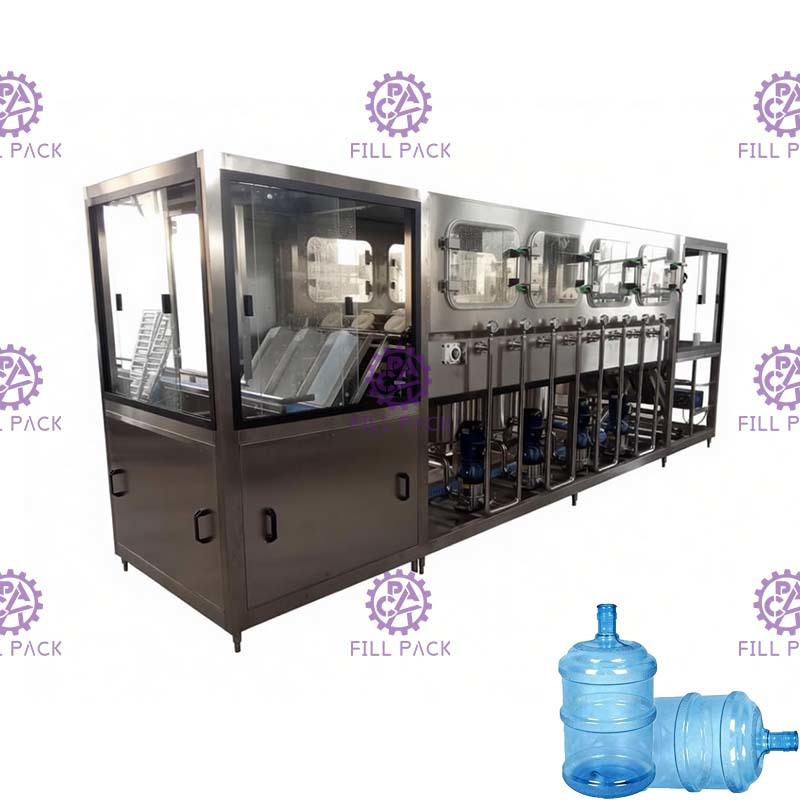

450BPH 자동 PLC 제어 5갤런 식수용 충전기

이 기계는 세척, 충전 및 캡핑을 통합합니다. 배럴 물을 생산하는 데 이상적인 기계입니다. 전체 기계는 녹슬지 않고 쉽게 청소할 수 있는 스테인리스 스틸 304 쉘을 사용합니다. 주요 전기 부품은 모두 브랜드 제품입니다. 에어 채널 시스템은 Air TAC 브랜드 제품을 사용합니다. 이 기계는 컴팩트한 구조로 작은 공간만 차지하며 작업 효율이 높습니다.

기계 설치는 바닥 나사를 꽂을 필요가 없으며, 케이스를 제거한 후 평평한 바닥에 기계를 놓고 스탠드 높이를 조절하고 모든 스탠드 압력을 평균으로 조절합니다. 기계가 잘 설치되면 수도관, 배수관, 전원 및 공기 전원을 연결합니다.

작업 과정:

배럴 충전 장치는 세척, 충전 및 캡핑의 3단계로 나눌 수 있으며 총 16개의 작업 스테이션이 있습니다.

1, 2개의 소독 세척 스테이션

2, 1개의 물방울 스테이션

3, 2개의 반환수 스테이션

4, 2개의 순수 물 스테이션

5, 1개의 물방울 스테이션

한쪽 8개 스테이션, 양쪽 16개 스테이션

작업 과정은 다음과 같습니다:

• 빈 병은 체인과 병 홀더를 통해 세척 및 소독 스테이션으로 들어갑니다. (세척 병은 8개 스테이션을 통과합니다) 세척 과정은 4단계로 나뉩니다: 1, 뜨거운 알칼리수 세척 2, 티메로살 세척; 3, 깨끗한 물 세척, 4, 순수 물 세척. 각 세척 단계는 8초로 설정되며, 세척 후 10초 동안 물방울이 떨어집니다. 구동 모터가 빈 병으로 작동하고 체인의 센서가 있는 위치 지정 유도 구역으로 들어가면 위치 지정 센서 스위치가 구동 모터를 정지시키는 신호를 보내고, 동시에 린스 병 워터 펌프가 시작되어 플러싱 및 소독 작업을 수행합니다(플러싱 시간은 PLC 프로그램 설정에 의해 제어됨);

2. 린스 후, 린스된 빈 병은 병 세척 구동 메커니즘에 의해 운반되어 병 푸싱 랙에 떨어집니다. 병 푸싱 실린더는 빈 병을 충전 위치로 밀어 충전 노즐이 물병 입구와 정렬되도록 합니다. 물이 플러싱된 후 충전 펌프가 충전을 시작합니다. (충전 시간은 사용자가 필요에 따라 조정)

3. 충전이 완료되면 PLC가 제어 신호를 보내고, 충전 솔레노이드 밸브가 닫히고 충전이 중지됩니다. 충전이 완료되면 채워진 물병은 다음 물병에 의해 캡핑 영역의 덮개로 보내져 글랜드 영역으로 보내지고, 캡핑 실린더가 캡핑 장치를 구동하여 캡을 단단히 누릅니다. 이 시점에서 세척 관개 사이클이 완료됩니다.

매개변수:

세부 사항 구조:

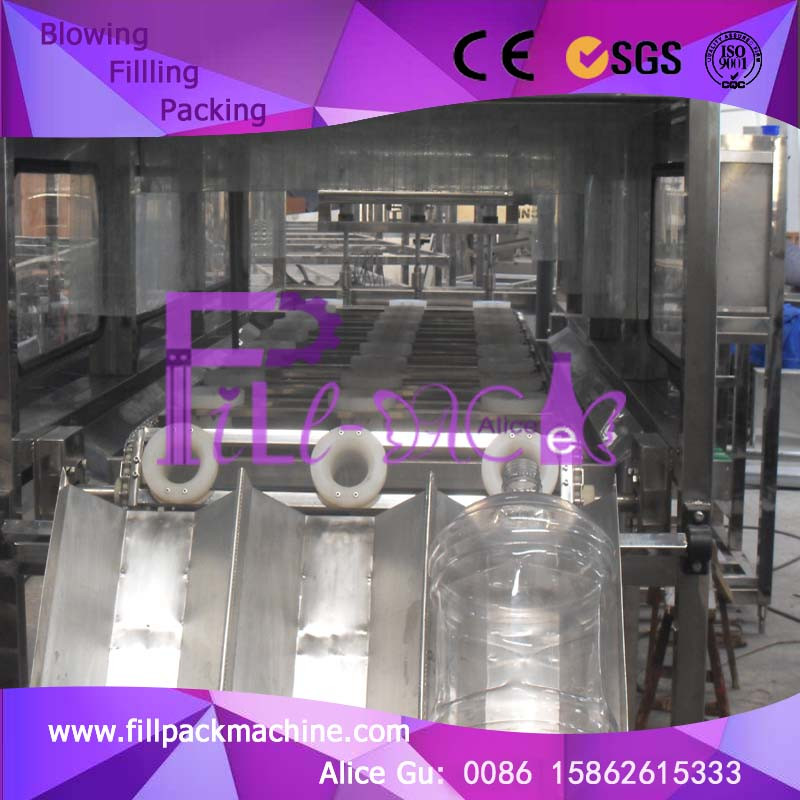

아름다운 창문이 있는 SUS304 쉘	세척 헤드

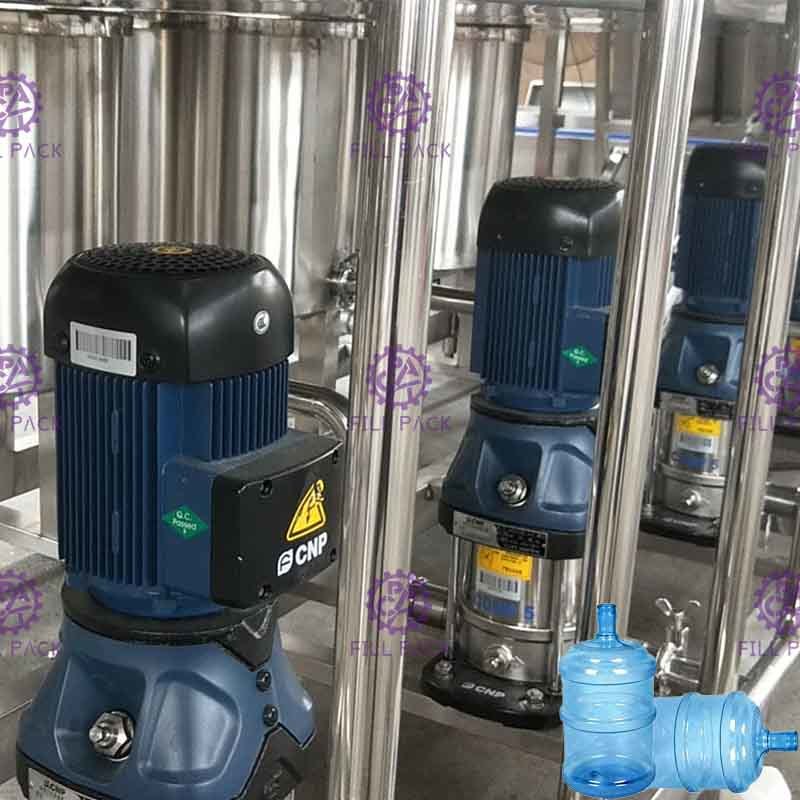

워터 펌프	충전 및 캡핑
