자동 5 밀리미터는 120BPH 갤런 충진 라인 PLC 통제를 평평하게 합니다

제품 설명

플러스마이너스 5mm 레벨 5갤런 병 물 채우기 라인/플랜트/장치 갤런 버킷

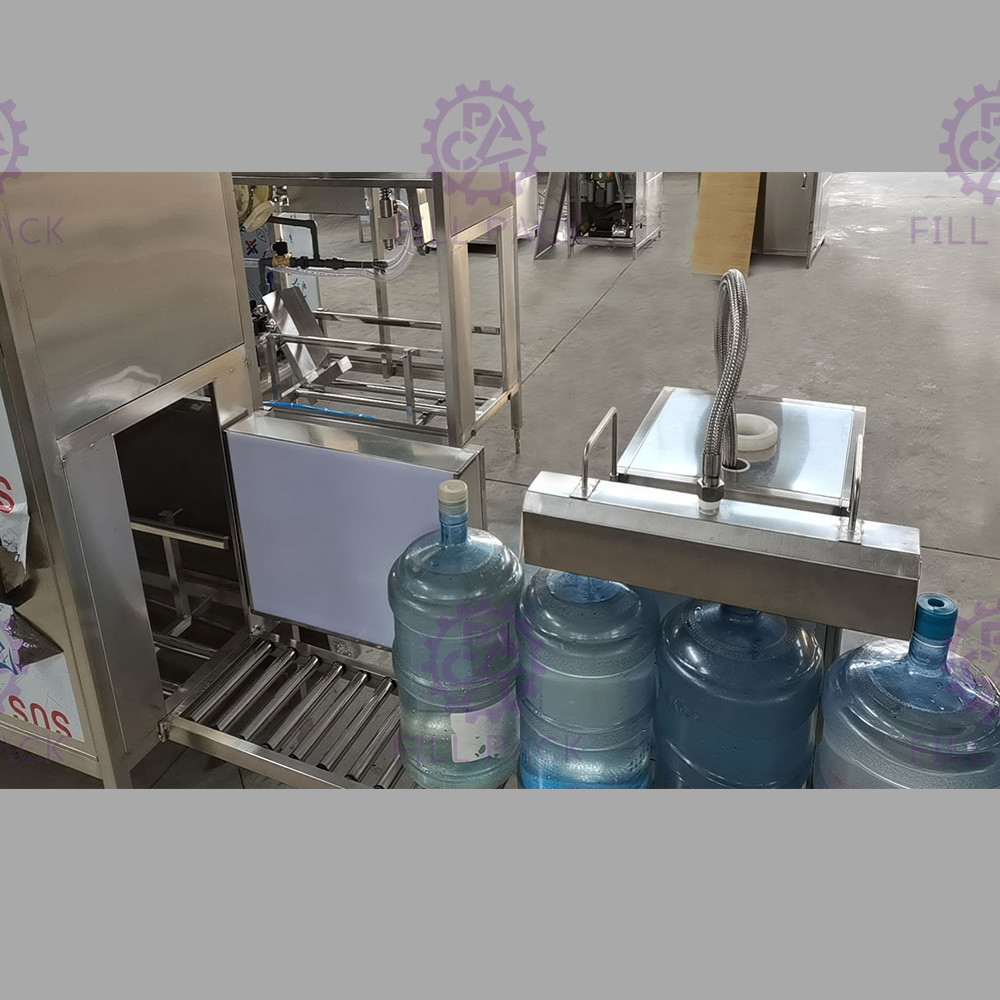

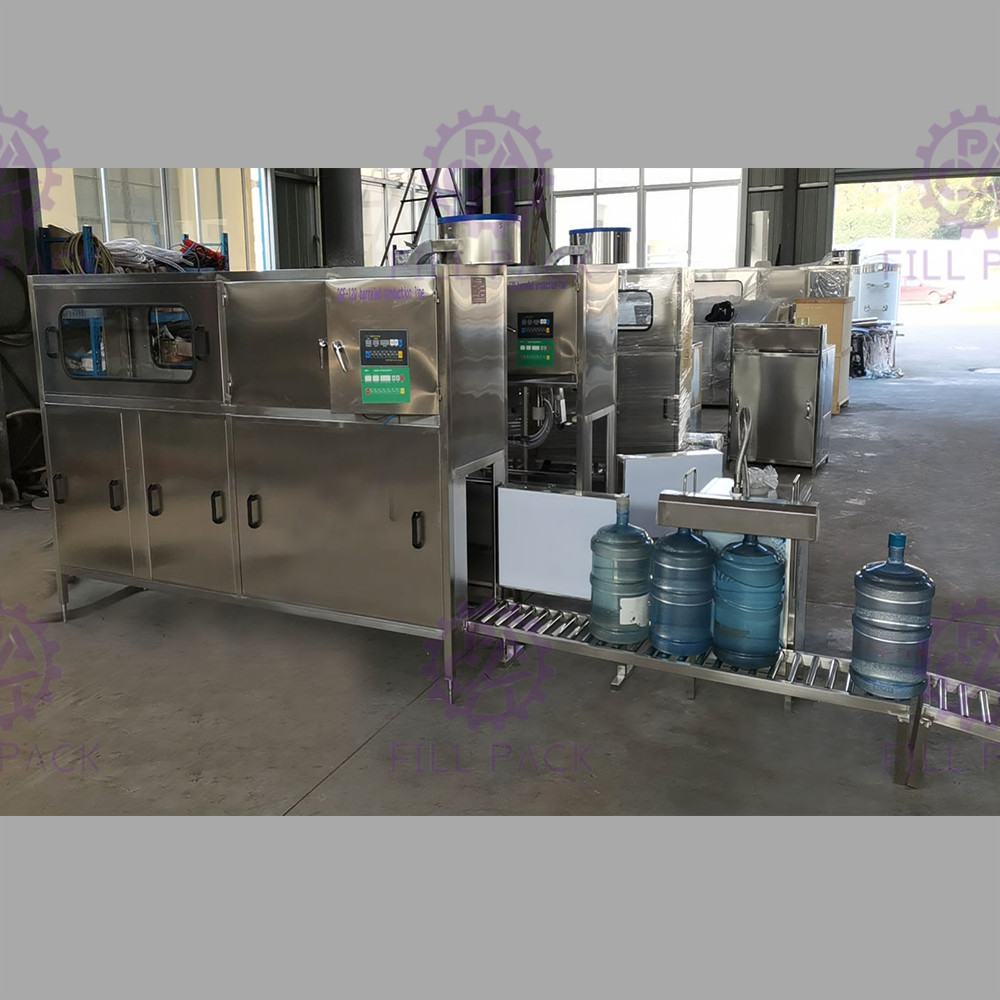

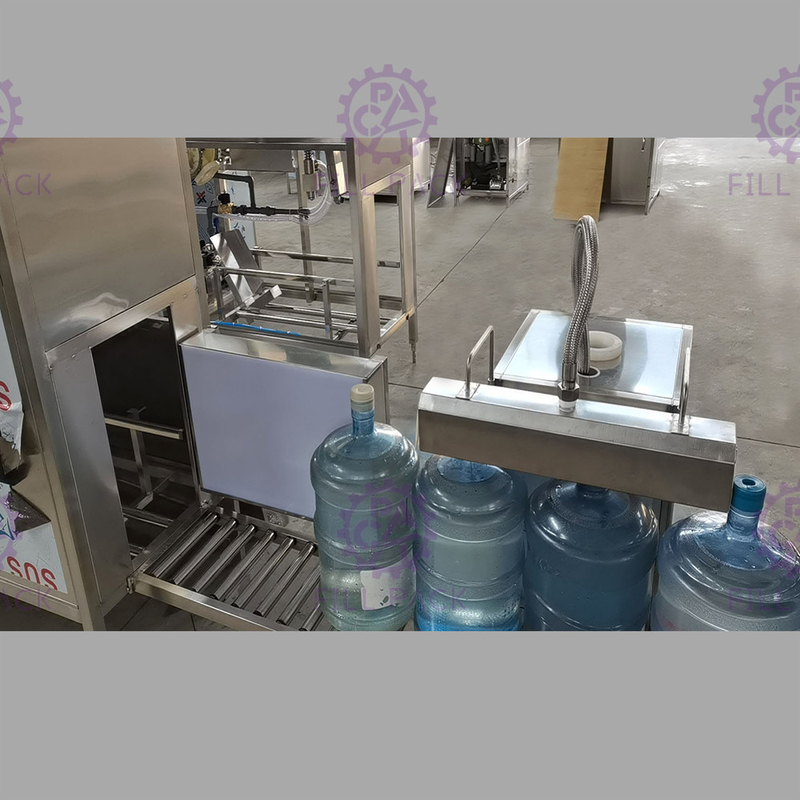

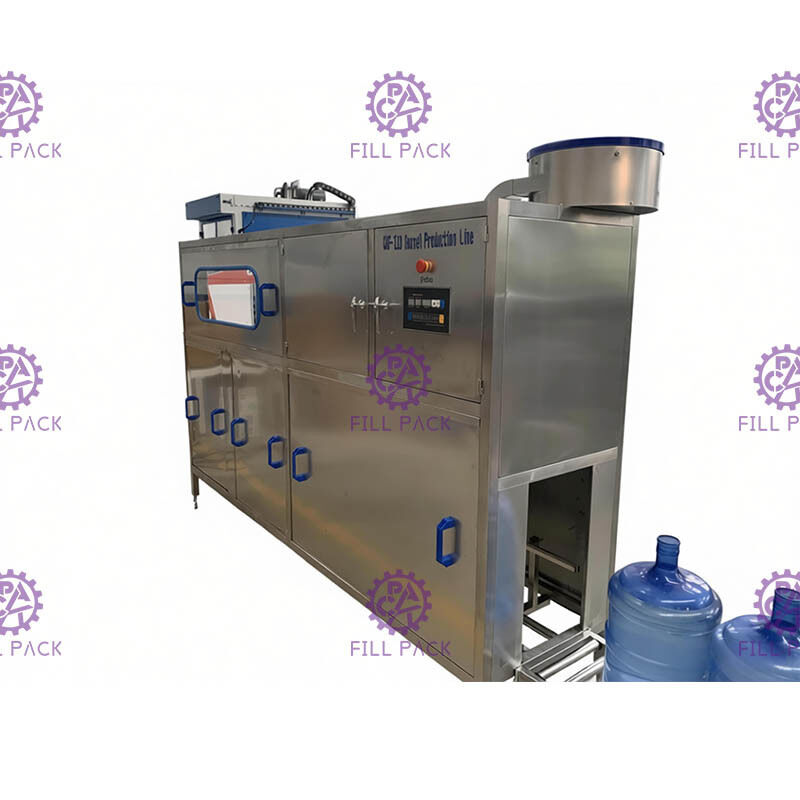

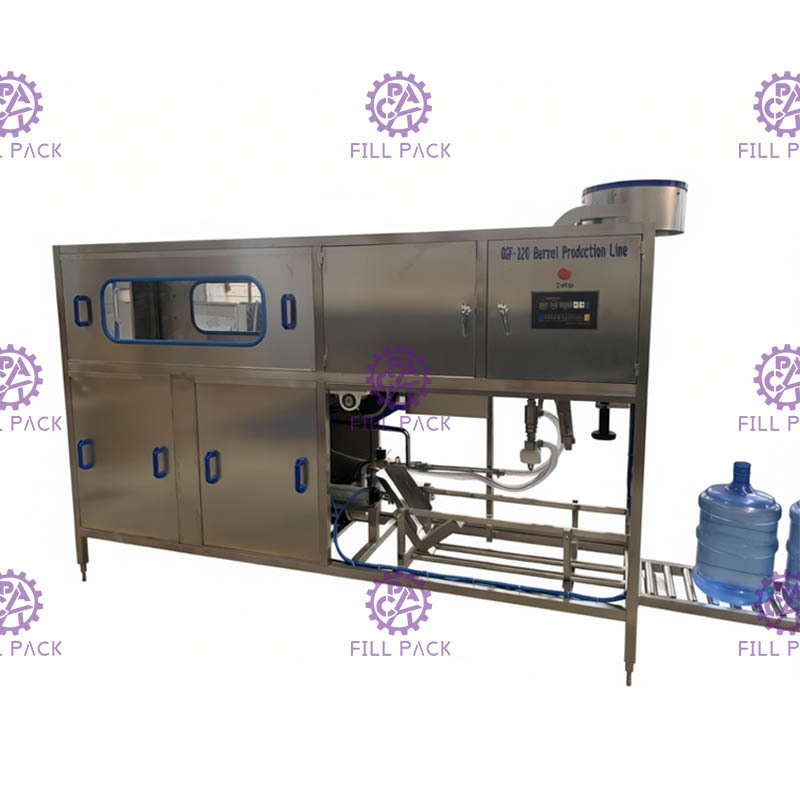

이 5갤런 병 물 채우기 라인은 병 세척-채우기-캡핑 기능을 통합합니다.

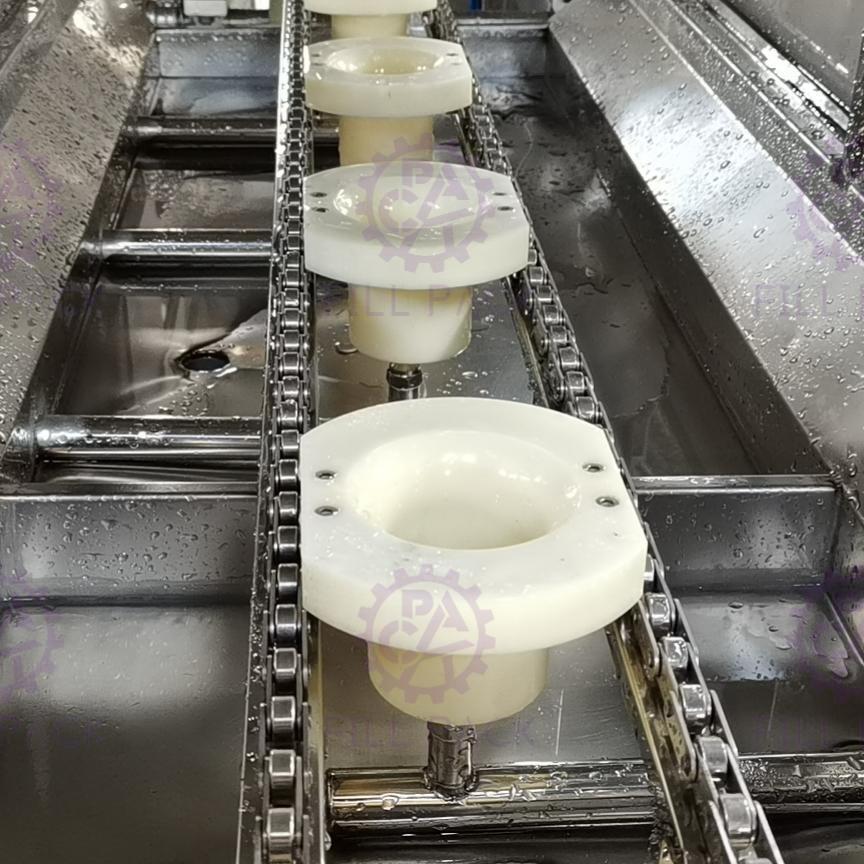

작업자는 빈 병을 수동으로 병 홀더에 넣고, 병이 있는 병 홀더는 병 세척을 위해 미리 이동되며, 전송력은 기어 실린더에 의해 발생합니다.
세척은 2 부분으로 나뉩니다. 첫 번째 과정은 소독액으로, 두 번째 과정은 순수한 물로 진행됩니다. 세척 후, 병은 중력에 의해 전송 체인을 통해 병 홀더에서 각도판으로 떨어집니다. 그런 다음 병은 채우기 헤드 아래로 밀어주는 실린더에 의해 밀려 채우기가 시작됩니다. 채우기 볼륨은 채우기 시간 설정을 통해 제어할 수 있습니다. 채워진 병은 그 후 빈 병에 의해 캡핑 헤드 아래로 밀려갑니다. 작업자는 많은 무질서한 캡을 캡 로더에 넣고, 캡 로더는 캡을 자동으로 정렬하여 캡 레일로 로드합니다. 채워진 병이 캡핑 헤드 아래를 통과하면 캡이 병 목에 떨어지고, 캡핑 실린더는 캡 압착 실린더에 의해 자동으로 캡핑을 수행합니다.

특징:

1, 전체 갤런 병 채우기 기계는 Mitsubishi PLC 시스템으로 제어되며, 모든 실린더 이동은 구동 거리를 위해 미리 계산됩니다.

2, 갤런 병 채우기 기계는 자동 모델로 작동할 수 있으며, 수동 모델은 기계 점검용입니다.

매개변수:

세척 펌프 1: 0.37KW

세척 펌프 2: 0.37KW

채우기 펌프: 0.55KW

캡 정렬 모터: 0.09KW

치수: 3100*570*1450mm (측면 캡 로더)/2700*570*1720mm (상단 캡 로더) + 2000mm 컨베이어

무게: 400kg

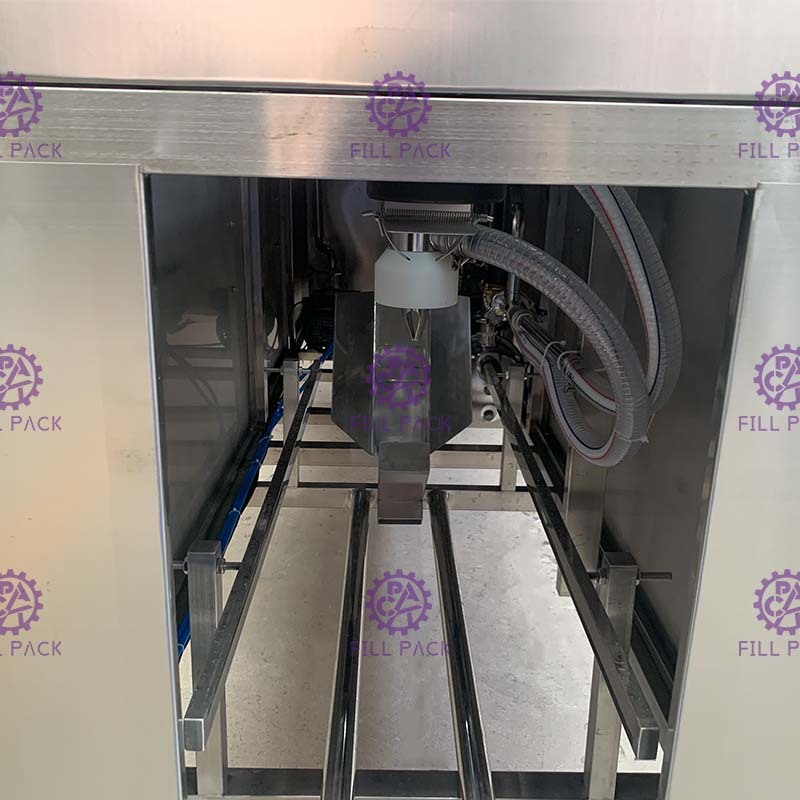

참조용 고정밀 레벨 채우기 밸브:
