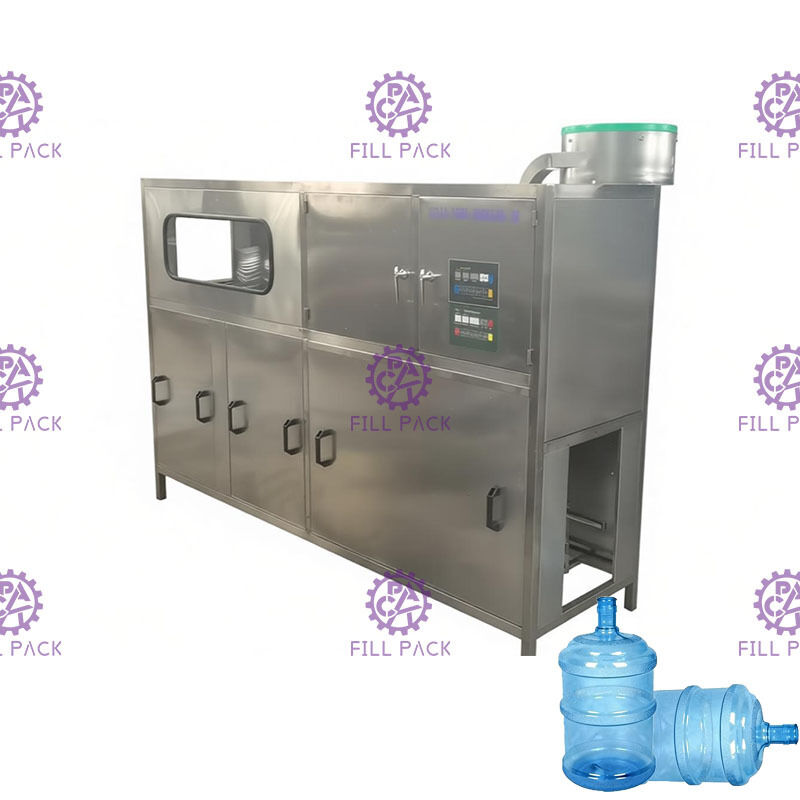

물넘이 여닫개로 생산 라인을 채우는 100BPH 3 갤런 물

제품 설명

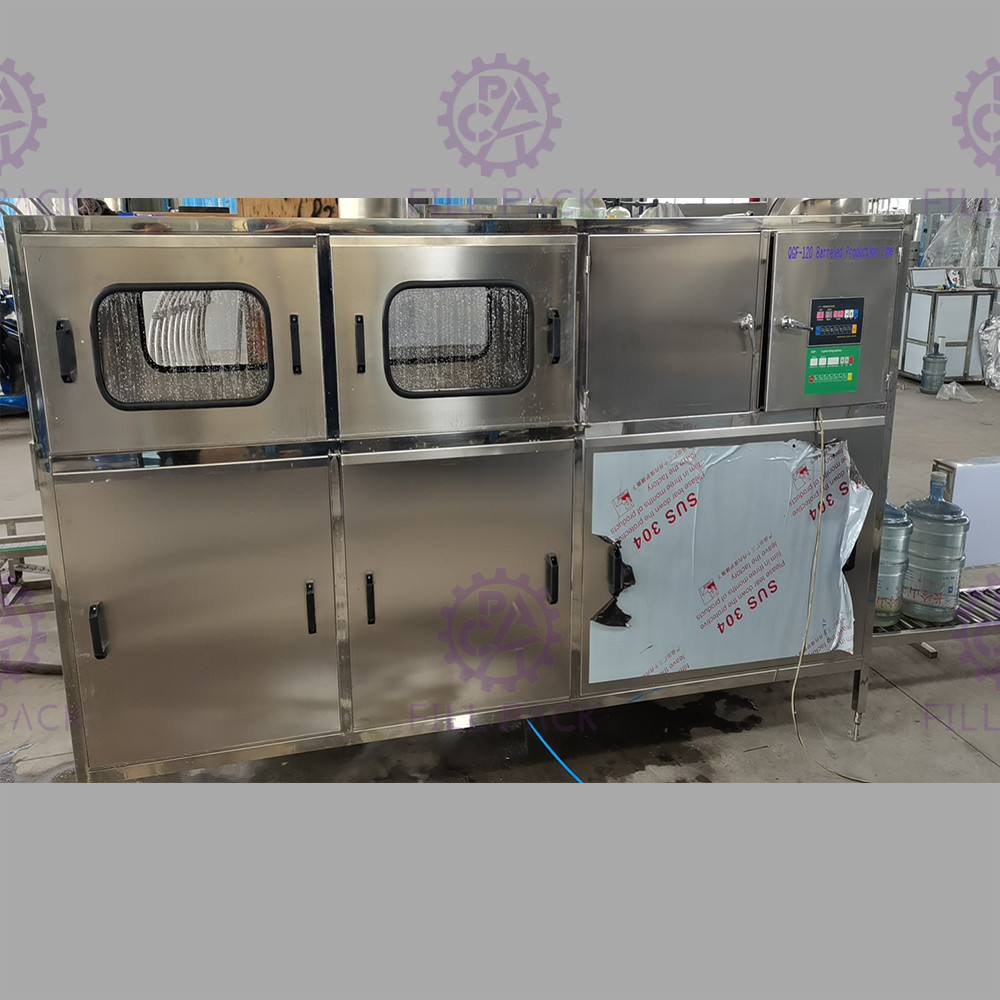

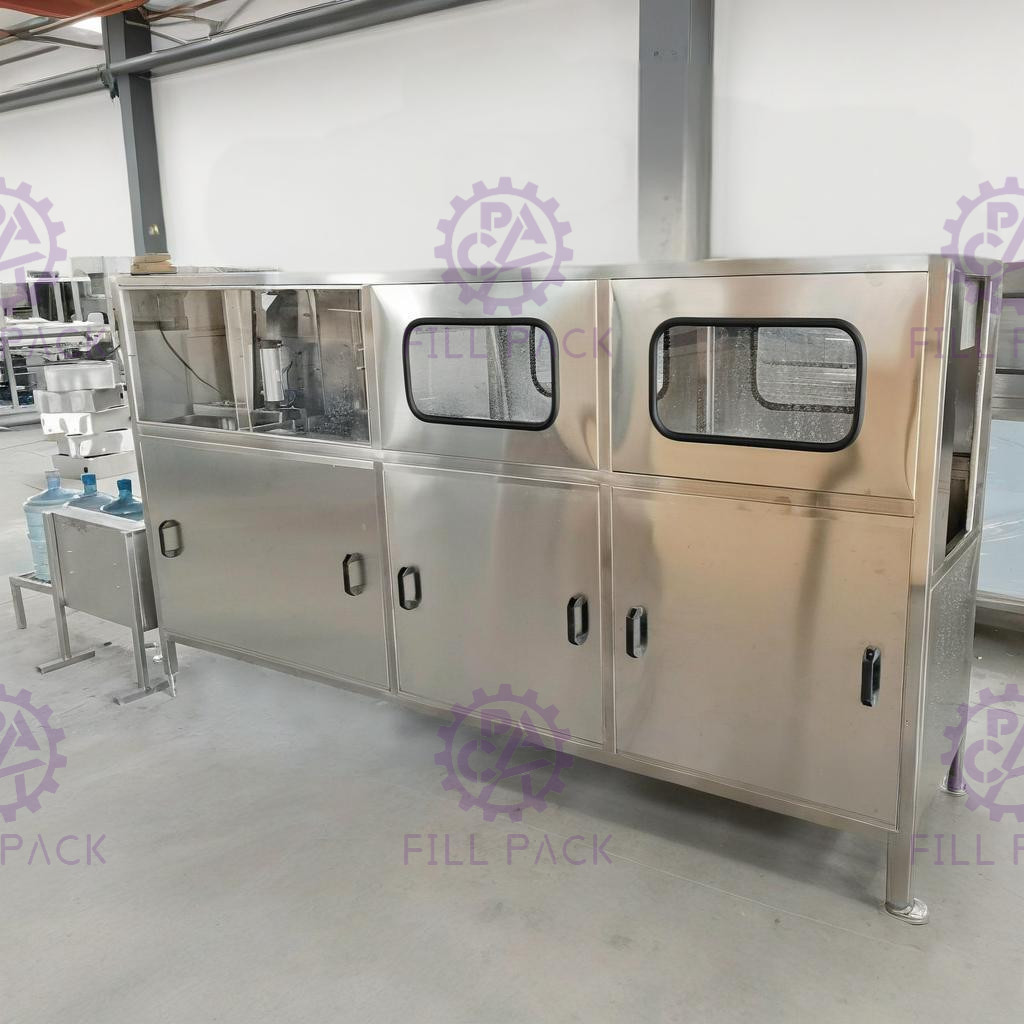

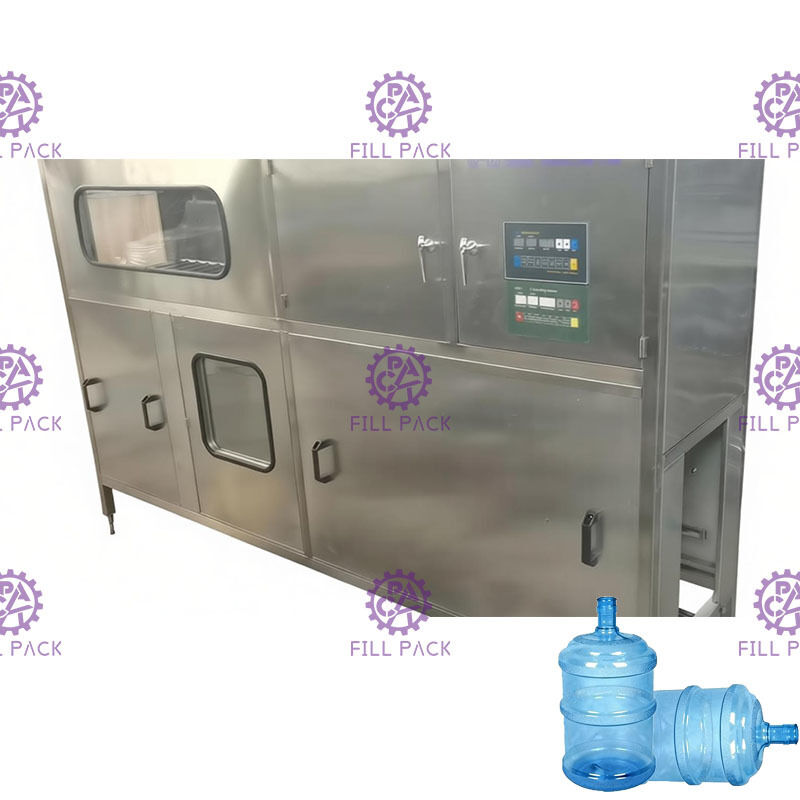

100BPH 3갤런 물 생산 라인/장비/플랜트 갤런 버킷(오버플로우 밸브 포함)

원리:

이 5갤런 충전 기계는 병 세척-충전-캡핑 기능을 통합했습니다.

작업자는 빈 병을 수동으로 병 홀더에 넣고, 병이 있는 병 홀더는 병 세척을 위해 미리 이동됩니다. 전송력은 기어 실린더에 의해 이루어집니다.

세척은 4단계로 나뉩니다. 첫 번째 과정은 뜨거운 비누 용액 세척, 두 번째 단계는 소독액 헹굼, 세 번째 과정은 재활용수 세척, 마지막 단계는 순수한 식수 헹굼입니다.

세척 후, 병은 중력에 의해 전송 체인을 통해 병 홀더에서 각도판으로 떨어집니다.

그런 다음 병은 충전 헤드 아래로 푸싱 실린더에 의해 밀려 들어가 충전이 시작됩니다.

충전량은 충전 시간 설정을 통해 제어할 수 있습니다.

충전된 병은 그 후 빈 병에 의해 캡핑 헤드 아래로 밀려 들어갑니다.

작업자는 많은 무질서한 캡을 캡 로더에 넣고, 캡 로더는 캡을 자동으로 정렬하여 캡 레일에 넣습니다.

충전된 병이 캡핑 헤드 아래를 통과하면 캡이 병 목에 떨어지고, 캡핑 실린더는 캡 압착 실린더에 의해 자동으로 캡핑을 수행합니다.

헹굼 세부 사항:

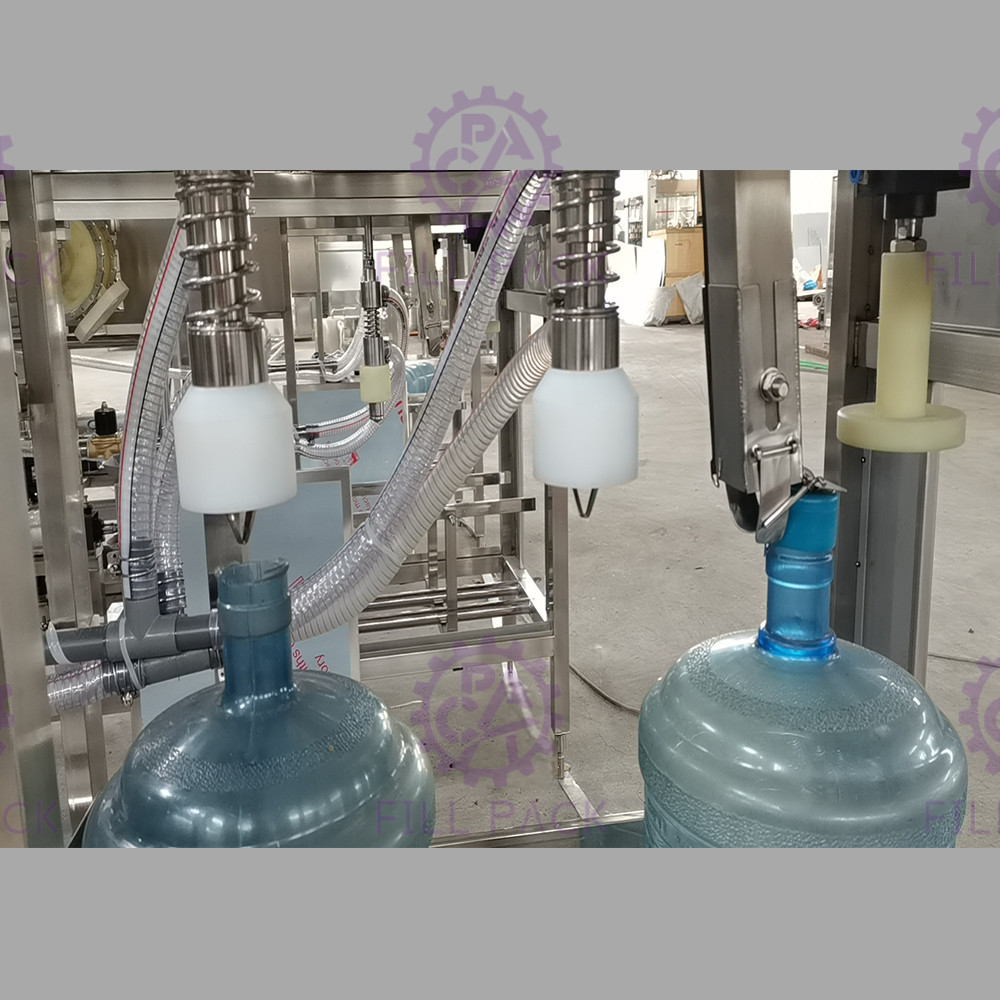

캡핑 압착 부분:

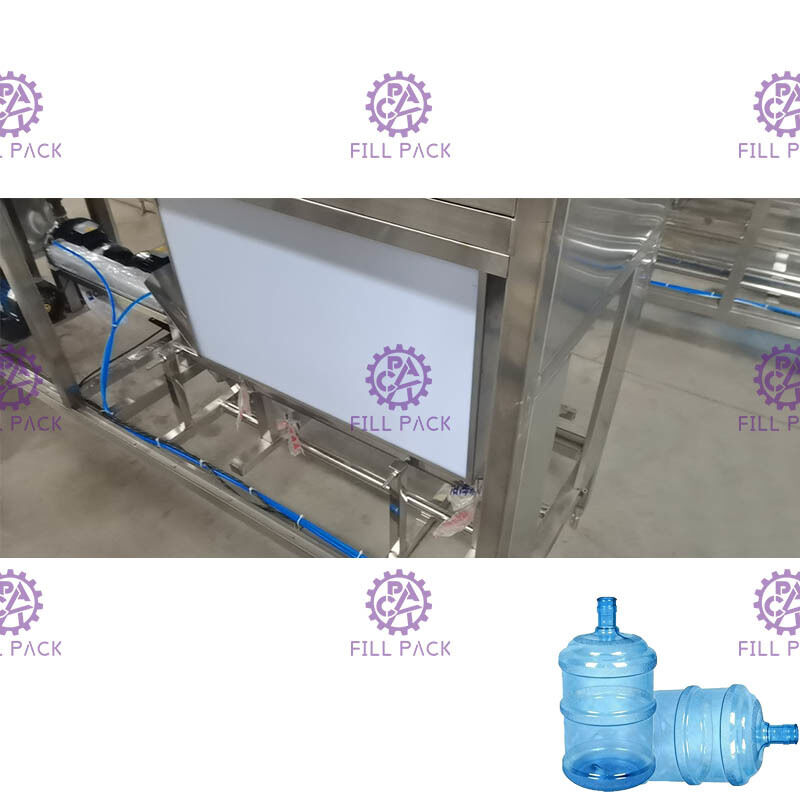

튜브 세부 사항:

특징:

1, 전체 5갤런 충전 기계는 Mitsubishi PLC 시스템으로 제어되며, 모든 실린더 이동은 구동 거리를 위해 미리 계산됩니다.

2, 5갤런 충전 기계는 자동 모델로 작동할 수 있으며, 수동 모델은 기계 점검용입니다.

매개변수:

헹굼 펌프 1: 0.37KW

헹굼 펌프 2: 0.37KW

충전 펌프: 0.55KW

캡 정렬 모터: 0.09KW

크기: 3100*570*1450mm (측면 캡 로더)/2700*570*1720mm (상단 캡 로더) + 2000mm 컨베이어

무게: 400kg

권장 예비 부품 목록:
