물넘이 여닫개와 200BPH 5 갤런 병 주입 기계

제품 설명

200BPH 5갤런 물 생산 라인/장비/공장 갤런 버킷(오버플로우 밸브 포함)



1.1, 반자동 캡 제거기 및 세척기



작업자는 사용한 용기를 캡 제거기 위치의 오른쪽에 놓고, 목 부분을 구멍에 삽입한 다음, 작업자는 발로 페달을 눌러 캡을 목에서 분리합니다. 그런 다음 작업자는 용기를 가져와 기계 세척 위치의 왼쪽에 삽입해야 합니다. 용기를 넣은 후 창문을 닫아야 합니다. 그러면 세척기가 자동으로 시작됩니다. 세척 중에는 용기 내부 브러시와 세척 시간이 미리 설정되어 있으며, 시간이 완료되면 기계가 멈춥니다. 고객의 필요에 따라 가열 기능을 켜거나 끌 수 있습니다.

매개변수:

전력: 가열 없이 1.12KW, 가열 시 2.12KW

판 두께: 1MM

기계 큐브 크기: 25*25MM

큐브 두께: 1.5CM

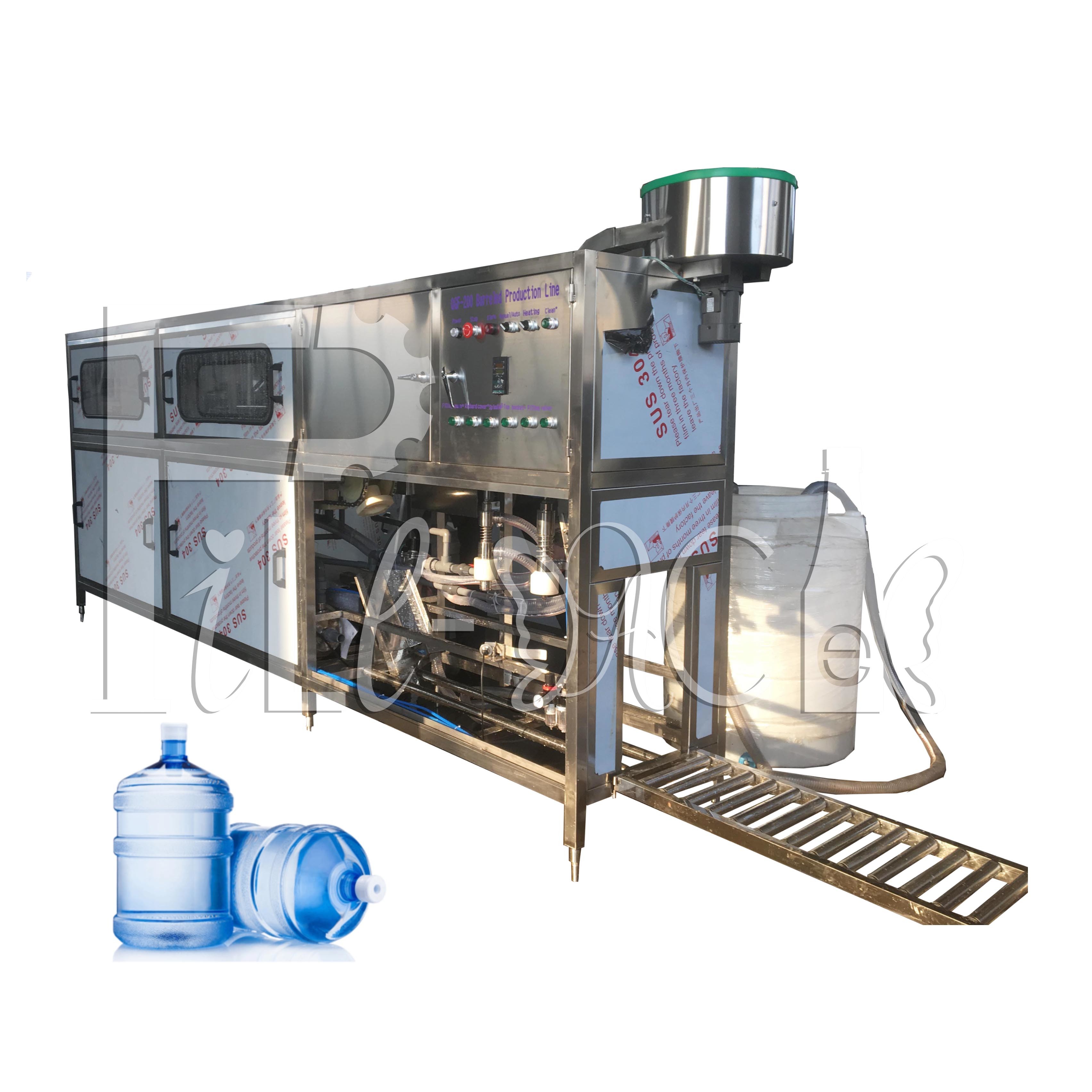

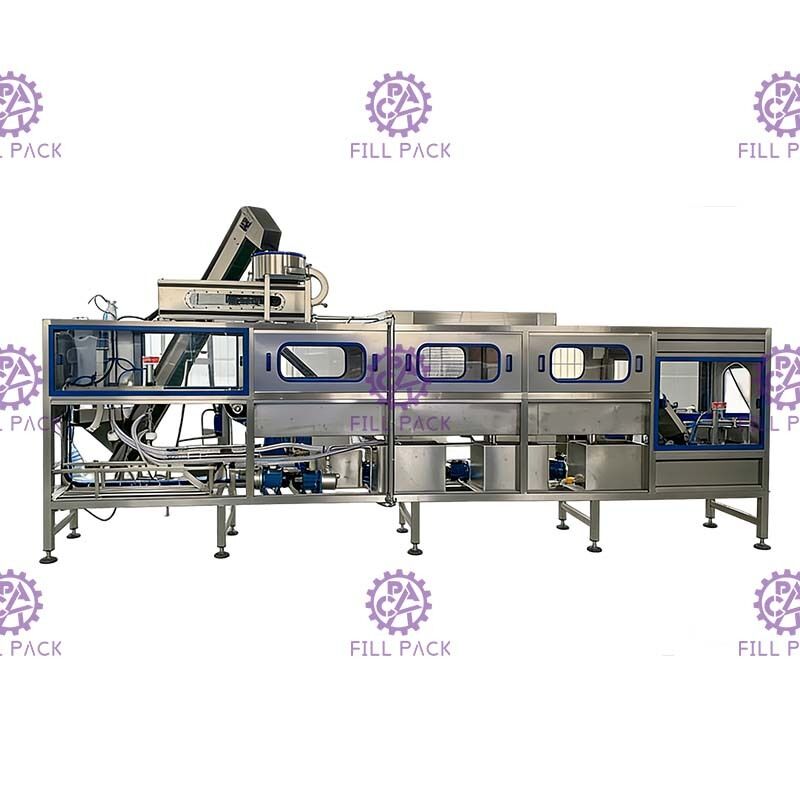

1.2 모노블록 린서-필러-캐퍼



REF용 PLC 제어 200BPH 린싱, 충전 및 캡핑 장치

원리:

이 기계는 세척, 충전 및 캡핑을 통합했습니다. 배럴 물을 생산하는 데 이상적인 기계입니다. 전체 기계는 스테인리스 스틸 304를 사용하여 부식 방지 기능이 있으며 쉽게 청소할 수 있습니다. 주요 전기 부품은 모두 브랜드 제품입니다. 에어 채널 시스템은 Air TAC 브랜드 제품을 사용합니다. 이 기계는 컴팩트한 구조로 작은 공간을 차지하며 작업 효율이 높습니다. 2명의 작업자만 제어하면 되므로 공장에서 선택하기에 좋은 선택입니다.



기계 설치는 바닥 나사를 꽂을 필요가 없으며, 케이스를 벗긴 후 평평한 바닥에 기계를 놓고 스탠드 높이를 조절하고 모든 스탠드 압력을 평균으로 조정합니다. 기계가 잘 설치되면 수도관, 배수관, 전원, 공기 전원을 연결합니다.



작업 과정:

배럴 충전 장치는 세척, 충전 및 캡핑의 3단계로 나눌 수 있으며, 총 9개의 작업 스테이션이 있으며, 작업 과정은 다음과 같습니다.

(1) 빈 배럴 입구를 배럴 시트에 놓고, 빈 배럴은 머리 위 상황에서 세척되며, 배럴 삽입을 위한 4개의 작업 스테이션이 있습니다.

(2) 세척 과정은 4단계로 나뉩니다: 1, 뜨거운 알칼리수 세척 2, 티메로살 세척 3, 깨끗한 물 세척, 4, 순수한 물 세척. 각 세척 단계는 8초로 설정되어 있으며, 세척 후 10초 동안 물방울이 떨어집니다.

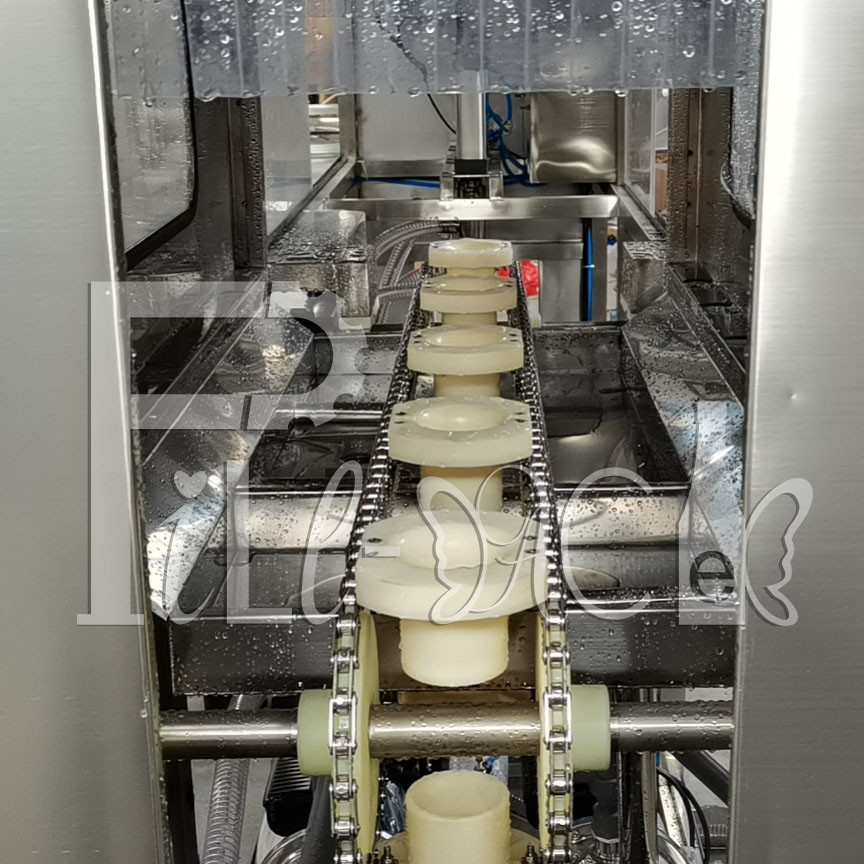

(3) 세척 후 배럴은 통과 체인을 통해 45도 아래로 이동하여 통과 체인을 통과하고 배럴 리프트 실린더에 의해 45도 회전하여 충전 위치로 이동합니다.

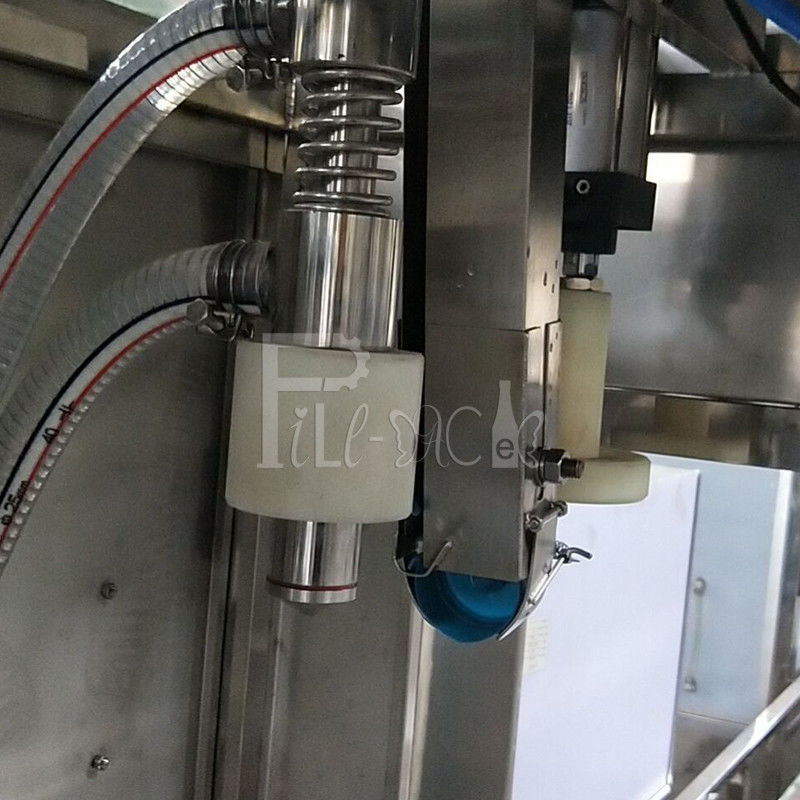

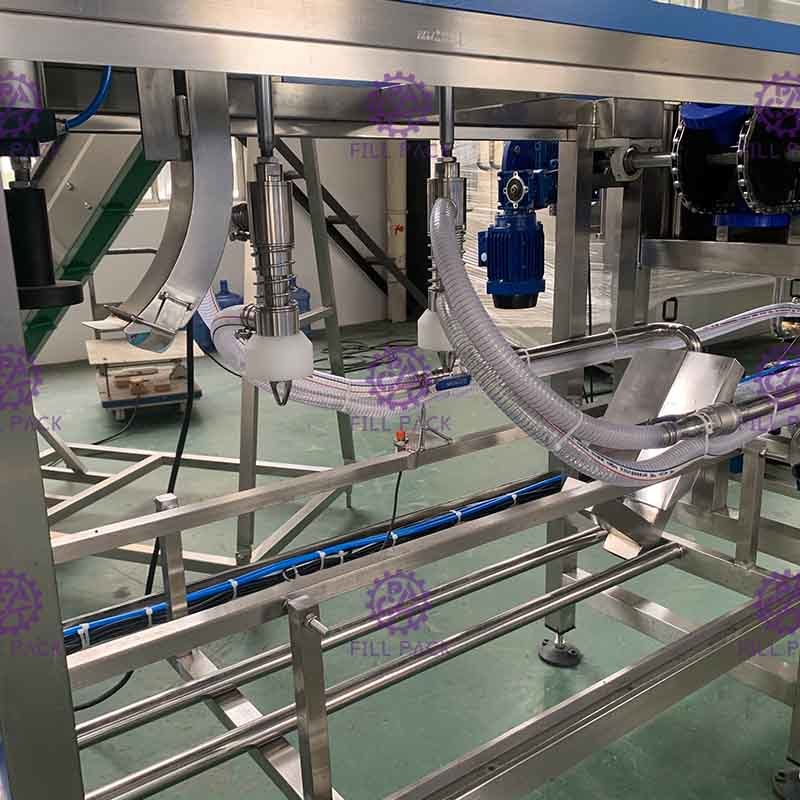

(4) 충전 밸브는 실린더에 의해 구동되어 배럴에 삽입되어 충전을 시작하며, 충전 시간은 PLC에 의해 제어되며, 충전 액체 표면에 따라 제어판에서 충전 시간을 조정할 수 있습니다. 충전 후 여분의 물은 자동 통풍구에 의해 순수한 물 탱크로 다시 들어가 물 소비를 줄일 수 있습니다.(물 탱크는 포함되지 않음)

(5) 충전 과정이 완료되면, 채워진 배럴은 배럴 정지 실린더에 의해 캡핑 위치로 밀려나며, 전체 과정은 지금까지 완료됩니다.



특징:

1, 전체 기계는 PID 마이크로컴퓨터 시스템으로 제어되며, 모든 실린더 이동 거리는 미리 계산됩니다.

2, 기계는 자동 모델로 작동할 수 있으며, 수동 모델은 기계 점검용입니다.



매개변수:

실린더: Air tech-Taiwan

마그네틱 밸브: Air tech-Taiwan

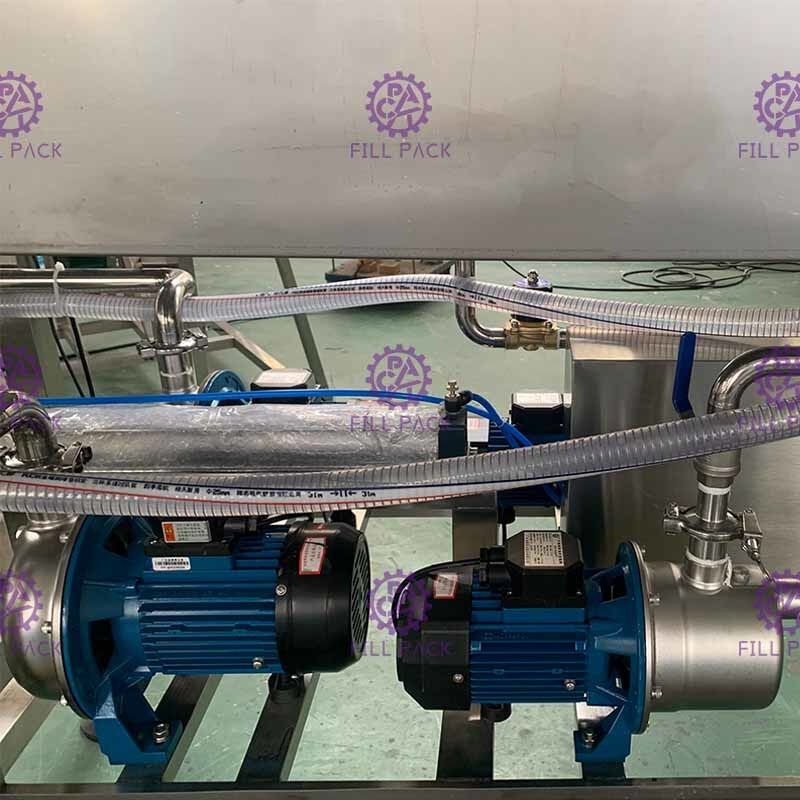

상승 펌프-충전 펌프: Nanfang

모터: TWT Taiwan

전력: 5.3KW

치수: 3300*780*1740mm

무게: 320kg





1.3, 검사등

전력: 0.09KW 치수: 1000*100*450MM 무게: 10kg



1.5, 열 수축 기계

SUS304 시트 적용, 증기를 생성하고 배럴 캡 필름을 위한 수축 터널을 포함한 전기 보일러 포함;

전력: 20KW

치수: 800*600*1200mm

무게: 100kg





1.6, 솔리드 잉크 롤 코딩 기계





설명:

광전 통합 기술, 고급 솔리드 잉크 휠을 사용하여 즉시 인쇄 및 즉시 건조하는 뛰어난 성능을 가지고 있어 지우기 쉽지 않습니다. 이 기계는 설계가 진보적이고 제조가 정밀하며 작동이 안정적이며 전자 제어로 위치를 종 방향으로 제어하고 임의로 조정 가능하며 광전 제어 인쇄 동작 및 카운트가 가능하며 인쇄 가능한 시트 수를 설정할 수 있습니다.

종이 상자, 라벨, 태그, 인증서 등의 표면 들여쓰기 또는 컬러 인쇄 생산 날짜, 제품 배치 번호, 만료 날짜, 검사 자격 등에 적용 가능하며, 자동 정렬, 자동 계산, 임의 위치 지정, 사전 설정 인쇄 시간, 들여쓰기가 명확하고, 색상을 선택할 수 있으며, 인쇄 속도가 빠르고, 즉시 인쇄 및 즉시 건조하며, 손실 및 기타 장점이 있습니다.





성능 및 특징:

특징은 이중 마킹 라운드의 T형 또는 T형 배열에 적용됩니다. T-1-11 행 1-10 줄/문자: R형 1-8 OK, 1-8 단어/줄. 단어 입자 사양은 2mm, 2.5mm, 3mm를 사용할 수 있습니다.

태그는 종이, 판지 및 플라스틱 필름, 알루미늄 호일에 인쇄할 수 있습니다.

이 기계는 자동, 고속, 고효율이며 분당 최대 300개 인쇄됩니다.



기술적인 매개변수:

모델	FP-380F
전압	AC 220/50V 110/60HZ
전력	180W
솔리드 잉크 롤러	35*32MM
인쇄 속도	≤300Pcs/min
객체 크기	L: 50-500mm W: 30-190mm
최대 인쇄 라인	T형(10.5PT): 11줄(최대 10개 유형/줄) R형(10.5PT): 8줄(최대 8개 유형/줄)
인쇄 크기	60 - 250mm 이내
유형 크기	2*1.5mm(8PT) 2.5*2mm(9PT) 3*3mm(10.5PT) 4*2.5mm(18PT)
순중량	23kg
치수	440*345*300mm



전체 라인 포장 정보:

NO.	설명	포장	수량	치수(mm)	무게
1	캡 제거기 및 브러시 세척기	나무 케이스	1개 패키지	900*900*1250	250KG
2	필러, 라이트 체커, 롤러 컨베이어, 수축 터널, 코딩 기계	나무 케이스	1개 패키지	4030*760*1770	700KG



공장 레이아웃 도면(mm):

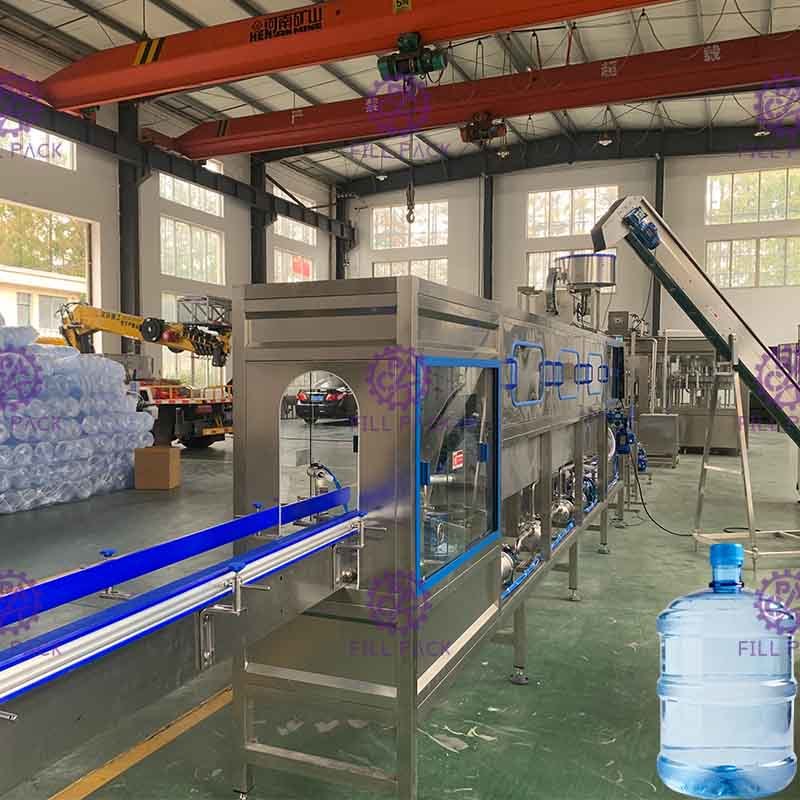

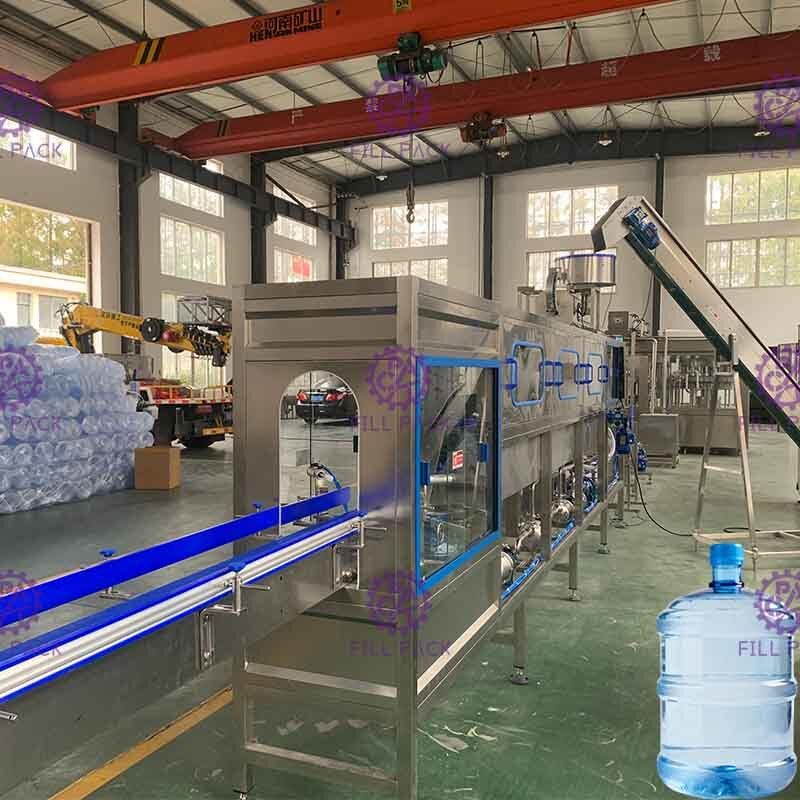

REF를 위한 완전한 생산 라인
