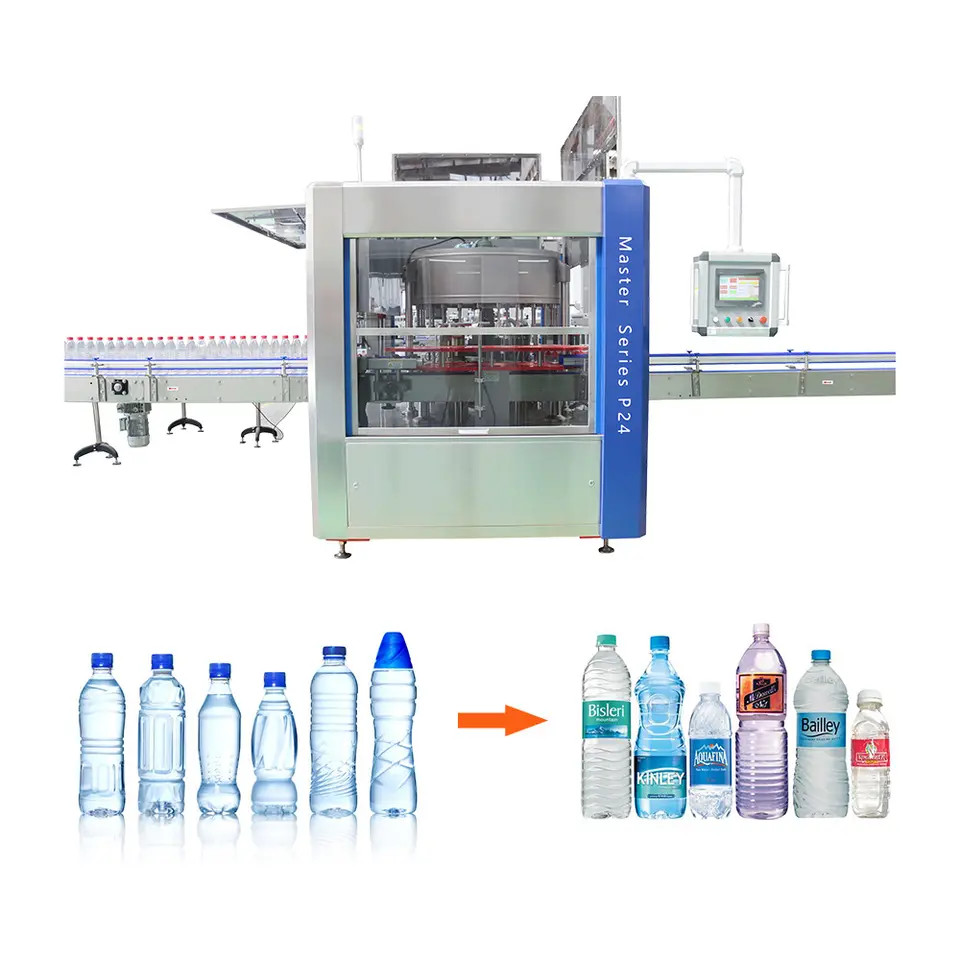

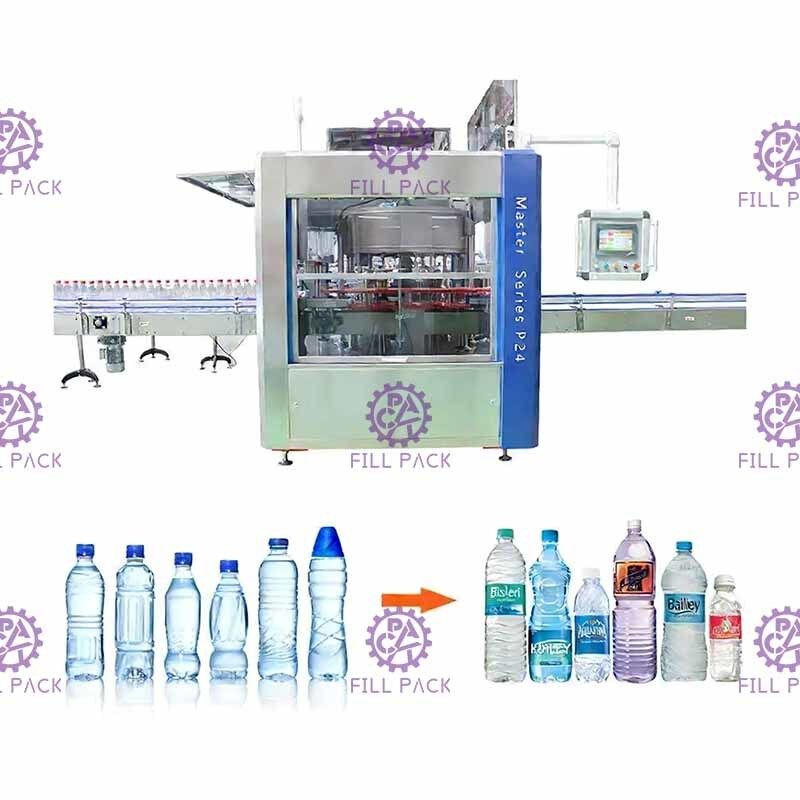

플라스틱 병 물 공장을 위한 회전식 오프 병 라벨러 열 접착제 용해 라벨태그기계 장비 라벨 애플리케이터

제품 설명

회전식 OPP 병 라벨 부착기 핫멜트 접착 라벨링 기계 장비 플라스틱 병 생수 공장용 라벨 부착기

작동 원리
작업 공정 시작 시, 병은 컨베이어 벨트를 통해 일정한 속도로 라벨 부착기에 공급됩니다. 기계적 고정 장치가 병을 일정한 간격으로 분리하고 컨베이어 벨트를 따라 병을 밀어냅니다. 라벨 부착기의 기계 시스템에는 구동 휠, 라벨링 휠, 릴이 포함됩니다.

구동 휠은 라벨 테이프를 간헐적으로 끌어당기고, 라벨 테이프는 릴에서 풀려 나오며, 라벨링 휠은 라벨링 휠을 통과한 후 라벨 테이프를 병에 누릅니다. 라벨 테이프의 장력을 유지하기 위해 릴에 개방 루프 변위 제어가 사용됩니다. 라벨은 라벨 테이프에 서로 밀접하게 연결되어 있으므로 라벨 테이프는 끊임없이 시작하고 멈춰야 합니다.

라벨은 라벨링 휠이 병과 같은 속도로 움직일 때 병에 부착됩니다. 컨베이어 벨트가 특정 위치에 도달하면 라벨 벨트 구동 휠이 컨베이어 벨트와 일치하는 속도로 가속되고, 라벨이 부착된 후에는 감속하여 정지합니다.

공정:

병 투입 → 사전 위치 지정 → 라벨 공급 → 라벨링 → 완료

장비 기술 매개변수

기계 부품:

운송 장치: TRANSTECNO AC 모터 750w (TRANSTECNO 감속 기능 포함), 인버터 속도 제어

컨베이어: 이탈리아 FLEXON LF820-K325 산업용 나일론 체인 플레이트 컨베이어

메인프레임 운송 장치: TRANSTECNO AC 모터 1.5Kw (TRANSTECNO 감속 기능 포함)

병 분리기계적 사전 위치 지정, 캠 장치를 사용하여 라벨 위치 지정을 위해 병을 평탄화산업용 웜 병 분리 장치

병투입장치:투입 정확도와 안정성을 보장하기 위한 웜 병 투입 장치 및 스타 휠 위치 투입 장치위치

지정장치: 기계적 사전 위치 지정, 캠 장치를 사용하여 라벨 위치 지정을 위해 병을 평탄화라벨링 장치:

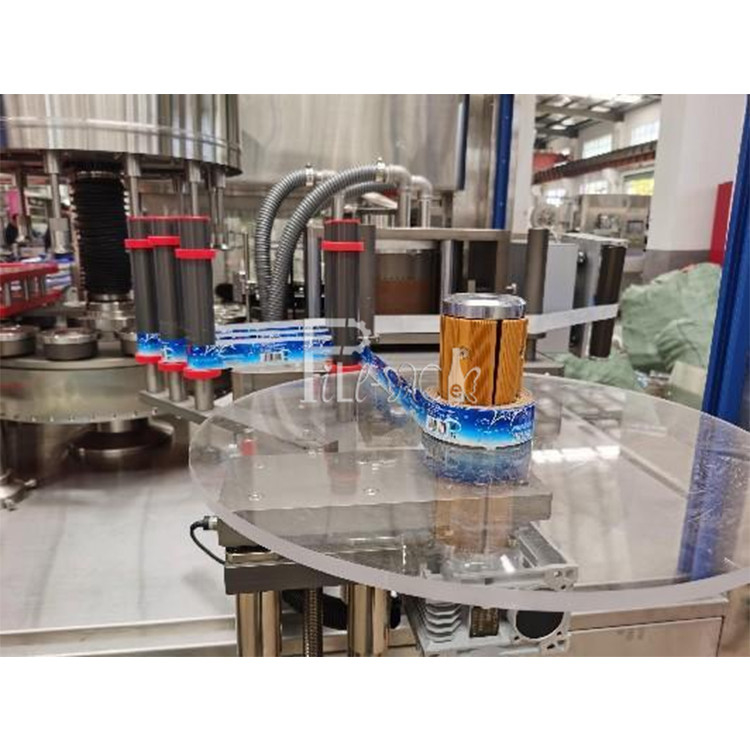

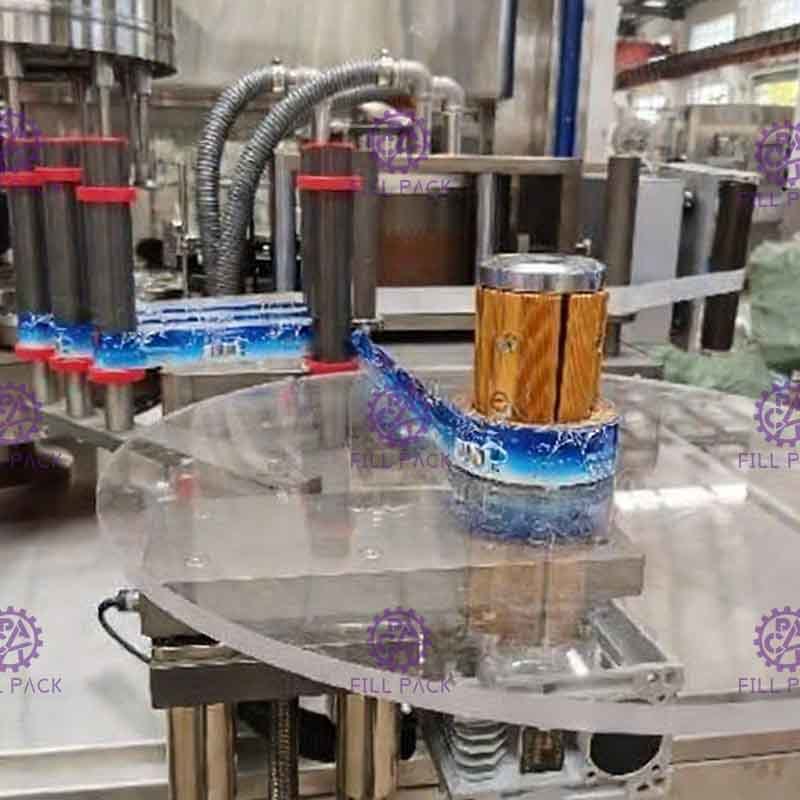

병은 회전 휠로 집어 올려지고, 회전 중에 라벨링됩니다.라벨 공급 장치:

고속 서보 스티커 라벨 공급 시스템 (서보 모터 구동)라벨 누름 장치:

아크 브러시 유닛안내 병 장치:

이중 좌표 섹션 가이드 레일로 조정기계의 안전

부분: 안전 보호: 작업자 안전을 위해, 기계 작동 중에는 보호 도어를 닫아 주십시오.

라벨 부족 경보: 라벨이 거의 다 사용되면 작업자에게 라벨 교체를 알리는 경보 설정

병 부족 경보: 병이 부족하면 기계가 멈추고 경보를 울립니다. 병이 채워지면 기계가 자동으로 다시 시작되어 온라인 생산을 용이하게 합니다.

라벨링 누락 경보: 라벨링 품질 관리

압력 테스트: 압력이 장비 요구 사항을 충족하지 못하면 기계가 멈추어 불량 제품 생산을 방지합니다.

전기 구성:
